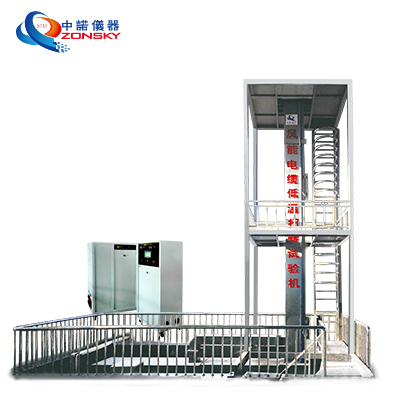

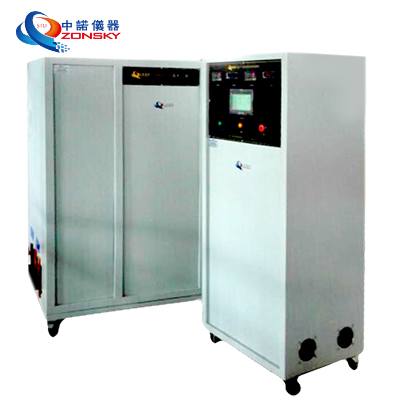

ZY6237 風能電纜低溫扭轉試驗機
ZY6237風能電纜低溫扭轉試驗機適用于風力發電機中由機艙引向塔架部分的并且在風機對風過程中需要扭轉的所有電纜。符合NB/T31036-2012、GB/T2423.1-2001 A部分、GB/T2423.2-2001 B部分、IEC794－1－F1國際電工委標準。
應用領域：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
ZY6237風能電纜低溫扭轉試驗機
應用范圍
ZY6237風能電纜低溫扭轉試驗機適用于風力發電機中由機艙引向塔架部分的并且在風機對風過程中需要扭轉的所有電纜。
符合標準
符合NB/T31036-2012《額定電壓1.8/3kv及以下風力發電用耐扭曲軟電纜第3部分：扭轉試驗方法》試驗標準；
符合GB/T2423.1-2001試驗（A：低溫試驗方法）試驗標準；
符合GB/T2423.2-2001試驗（B：高溫試驗方法）；
符合IEC794－1－F1 國際電工委標準。
符合NB/T31036-2012《額定電壓1.8/3kv及以下風力發電用耐扭曲軟電纜第3部分：扭轉試驗方法》試驗標準；
符合GB/T2423.1-2001試驗（A：低溫試驗方法）試驗標準；
符合GB/T2423.2-2001試驗（B：高溫試驗方法）；
符合IEC794－1－F1 國際電工委標準。
產品特點：
1.溫度平衡采用能量調節技術為“卸載”平衡控溫方式，節約能量等優點。
2.循環風道采用空調式送風系統，風機采用專用空調長軸電機，離心風葉，不銹鋼翅片加熱器，制冷蒸發器，循環百葉窗。
3.產品送風循環均勻，溫度可靠。
4.電器主要元器件采用西門子、歐姆龍,正泰產品，耐用時間長，選用上海產自鎖開關，超溫聲光報警等一系列保護裝置。試驗箱主要選用法國進口泰康全封閉式冷凝壓縮機組。性能優良的標準機組，機組使用壽命長達15年，符合國際環保要求，上海與法國聯網檢測。
5.整個制冷系統選用2套復疊式機組，冷媒選用環保R404A.R23冷媒、壓力開關、汽液分離器、干燥過濾器、膨脹閥、電磁閥等選配進口名牌，冷凝器選配意大利進口產品，風機選用進口品牌風機，低溫管路選用優質無氧銅管，充氮焊接。
6.電器主要元器件采用西門子、歐姆龍、正泰產品，耐用時間長，選用上海產自鎖開關，超溫聲光報警等一系列保護裝置。
7.試驗箱主要選用法國進口全封閉式冷凝壓縮機組。性能優良的標準機組，機組使用壽命長達15年，符合國際環保要求，上海與法國聯網檢測。
1.溫度平衡采用能量調節技術為“卸載”平衡控溫方式，節約能量等優點。
2.循環風道采用空調式送風系統，風機采用專用空調長軸電機，離心風葉，不銹鋼翅片加熱器，制冷蒸發器，循環百葉窗。
3.產品送風循環均勻，溫度可靠。
4.電器主要元器件采用西門子、歐姆龍,正泰產品，耐用時間長，選用上海產自鎖開關，超溫聲光報警等一系列保護裝置。試驗箱主要選用法國進口泰康全封閉式冷凝壓縮機組。性能優良的標準機組，機組使用壽命長達15年，符合國際環保要求，上海與法國聯網檢測。
5.整個制冷系統選用2套復疊式機組，冷媒選用環保R404A.R23冷媒、壓力開關、汽液分離器、干燥過濾器、膨脹閥、電磁閥等選配進口名牌，冷凝器選配意大利進口產品，風機選用進口品牌風機，低溫管路選用優質無氧銅管，充氮焊接。
6.電器主要元器件采用西門子、歐姆龍、正泰產品，耐用時間長，選用上海產自鎖開關，超溫聲光報警等一系列保護裝置。
7.試驗箱主要選用法國進口全封閉式冷凝壓縮機組。性能優良的標準機組，機組使用壽命長達15年，符合國際環保要求，上海與法國聯網檢測。
主要技術參數
1.標稱內容積：1520L；
2.工作室尺寸：400×300×2300（㎜）；
3.試驗通道：250×250×12600（㎜）；
4.外形尺寸：1550×2500×左高度1720㎜右高度9620㎜，左右通道外型尺寸640×540㎜；
5.總質量4500Kg左右；
6.電纜測試范圍: 3.0KV，直徑為25mm以下風能電纜測試；
7.測試環境條件：環境溫度為25℃、相對濕度≤85﹪R.H、試驗箱內無試樣條件下；
8.測試方法：多點測試；
9.溫度范圍：-60～80℃；
10.溫度波動度：≤±0.5℃；
11.溫度均勻度：≤±3℃；
12.升溫時間：可調；
13.降溫時間：平均0.7～1.0℃/min；
14.空氣調節風道：不銹鋼離心式多葉片選配耐高溫長軸空調電機1套；
15.制冷劑：R23、R404a；
16.顯示器外型尺寸：120*90*60（mm)（高*寬*深）；
17.運行方式：程序方式、定值方式；
18.設定方式：數學輸入方式；
19.精度：溫度±0.2℃；
20.溫度入力：PT100A；
21.總電源漏電斷路器：AC380V、50HZ、三相四線+保護地線；
22.總整機功率：60KW。
1.標稱內容積：1520L；
2.工作室尺寸：400×300×2300（㎜）；
3.試驗通道：250×250×12600（㎜）；
4.外形尺寸：1550×2500×左高度1720㎜右高度9620㎜，左右通道外型尺寸640×540㎜；
5.總質量4500Kg左右；
6.電纜測試范圍: 3.0KV，直徑為25mm以下風能電纜測試；
7.測試環境條件：環境溫度為25℃、相對濕度≤85﹪R.H、試驗箱內無試樣條件下；
8.測試方法：多點測試；
9.溫度范圍：-60～80℃；
10.溫度波動度：≤±0.5℃；
11.溫度均勻度：≤±3℃；
12.升溫時間：可調；
13.降溫時間：平均0.7～1.0℃/min；
14.空氣調節風道：不銹鋼離心式多葉片選配耐高溫長軸空調電機1套；
15.制冷劑：R23、R404a；
16.顯示器外型尺寸：120*90*60（mm)（高*寬*深）；
17.運行方式：程序方式、定值方式；
18.設定方式：數學輸入方式；
19.精度：溫度±0.2℃；
20.溫度入力：PT100A；
21.總電源漏電斷路器：AC380V、50HZ、三相四線+保護地線；
22.總整機功率：60KW。
