一、適用范圍：

適用于模擬電氣線路常發生的故障引發著火過程以及火災形成原因；

二、參考標準：

參考GB/T 27902-2011《電氣火災模擬試驗技術規程》設計；

二、儀器主要優點：

2.1此機我公司與中國消防救援學院聯合開發，并且申請了發明專利（還未公布）；應急管理部消防支隊多家采用我公司產品；

圖3、與中國消防救援學院曾笑主任、楊守生教授對電氣火災裝置研發評審

2.2我們針對電氣火災研究項目達10多項,研究領域非常廣。

研究項目：

2.2.1單相短路故障；

2.2.2相間短路故障；

2.2.3過電流故障；

2.2.4過電流故障誘發的次生相間短路故障；

2.2.5插頭插座過電流故障；

2.2.6線間及接插件處局部過熱故障；

2.2.7模擬插頭插座虛接發熱故障；

2.2.8電弧故障實驗；

2.2.9跨步電壓試驗；(為獨立設備）

2.2.10配電控制柜接觸故障引起火災；（為獨立設備)

2.2.10.1過壓運行實驗；

2.2.10.2欠壓運行實驗；

2.2.10.3電容擊穿實驗；

2.2.10.4過載運行實驗等。

2.3電流加載系統具有跳閘后電壓自動回零、試驗溫度及試驗時間可設定、記錄儀可顯示溫度及電流、有過電流保護、零電壓啟動等功能；同時進行電路進行三級保護。

2.4采用高精度采集卡，收集試驗時的溫度、電流、電壓等多方面的數據，經微機分析、處理和控制，產生實時再現的電氣火災時的真實信息，并經微機分析判定直接得出結果；

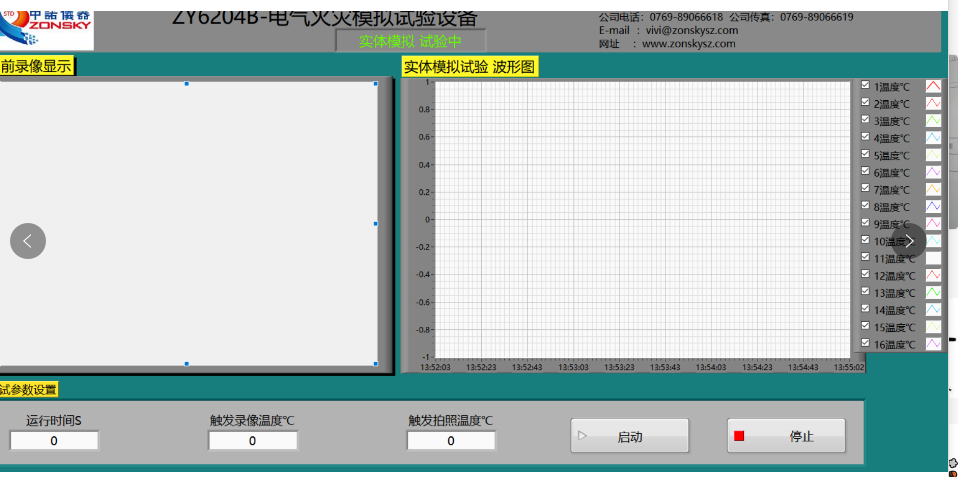

圖4，曲線圖與視頻錄像同一桌面，操作簡單，直觀

2.5整機全部采用優質器件，確保系統高品質，高速度運行，具有先進性。

2.6采用高精度采集卡+模塊+PLC+計算機，實行全自動調流模式，穩定性、重復性、再現性優。

2.7采用WINDOWS XP操作界面、全球精密設備專用開發軟件LabView，界面風格清新、美觀、簡捷。測試期間實時顯示測量結果并動態地繪出溫度、電流、電壓與時間曲線，數據可以永久保存、調閱和打印輸出,可直接打印報表。具有高智能、引導式菜單操作，簡便直觀的特點，使試驗結果準確。

5、接觸不良波形圖 6、實體模擬試驗波形圖

*2.8可清晰反應產生故障火災時電流、電壓、時間實時曲線和數據；見圖5、圖6

2.9紅外攝像系統：實現電氣火災發生過程整個細節的觀察以及后續回放研究電氣火災發生形成。

四、主要技術參數：

4.1儀器組成：由電流加載系統、電壓加載系統、測量系統、紅外攝像系統、控制系統等組成；

4.2試驗最大功率：≥100KVA；單相容量為33KVA，三相電壓最大值可調660V；

4.3試驗導體規格：≥4.0mm²

4.4電流加載系統;

4.4.1組成：大電流控制臺、電流調壓器、電流發生器等，

4.4.2最大輸出電流：

（1）交流輸出：500A，通過計算機自動連續可調，精度＜1A；

（2）直流輸出：300A，通過計算機自動連續可調，精度＜1A；

4.5電壓加載系統：

4.5.1輸入交流電壓380V±15%，50Hz，三相五線制

4.5.2試驗端電壓輸出：交流+直流；

4.5.3三相電壓最大值可調660V；

4.5.4負載試驗：輸出電壓為12V，最大電流為500A;

4.5.5電弧試驗：電壓為15kv；

4.6測量系統：

4.6.1測溫系統：

4.6.1.1接觸式溫度測量：

（1）采用k型熱電偶多點溫度測量；

（2）溫度測量范圍：（0~1000）℃

（3）測量精度：0.5%；

4.6.1.2非接觸測量：采用熱成像儀測量。

4.6.2電流測量：

（1）采用高精度電流采集模塊測量，采集頻率3次/s；

（2）可采集瞬間電流；

（3）采集數據直接與計算機通訊，形成電流、電壓、時間數據和曲線；

4.6.3電壓測量：

(1)采用高精度電壓采集模塊測量，采集頻率3次/s；

(2)可采集瞬間電壓；

(3)采集數據直接與計算機通訊，形成電流、電壓、時間數據和曲線；
