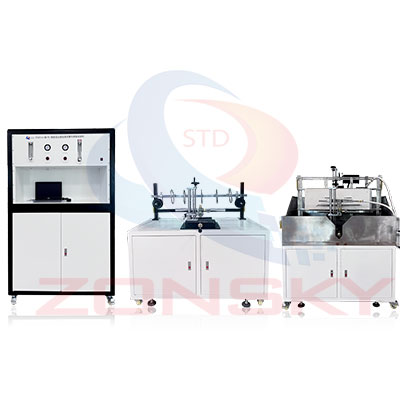

ZY6014J-GB-PC 線纜或光纜線路完整性燃燒試驗機
ZY6014J-GB-PC 電線電纜耐火特性試驗機，適用于額定電壓不超過600/1000V和外直徑≥20mm的耐火電纜，在火災條件下是否保持線路完整性。
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
適用范圍：
適用于額定電壓不超過600/1000V和外直徑≥20mm的耐火電纜，在火災條件下是否保持線路完整性。
符合標準：
符合GB/T19666-2019標準耐火性能試驗主要特點：
0.6/1kv及以下電纜，試驗時間90min+15min冷卻；
數據電纜，試驗時間90min+15min冷卻；光纜，試驗時間90min+15min冷卻；
0.6/1kv及以下外徑小于或等于20mm電纜，試驗時間120min；
0.6/1kv及以下外徑大于20mm電纜，試驗時間120min；
燃燒特性代號NS，0.6/1kv及以下外徑小于或等于20mm電纜，試驗時間120min，最后15min水噴淋；
燃燒特性代號NS，0.6/1kv及以下外徑小于或大于20mm電纜，試驗時間120min，最后15min水噴淋；
嚴格按照GB/T19216.11-2003、GB/T19216.12-2008設計，滿足GB/T19216.21-2008、GB/T19216.23-2008、GB/T19216.25-2008、IEC60331-2:2018、IEC60331-1:2018試驗方法
主要參數：
● 燃燒室： 用合適材料固定在角鐵支架上而構成整個立方體燃燒室。
燃燒室： 內尺寸：3 M x 3 Mx 3 M共2 7立方米由客戶選擇。
● 試樣支架： 試樣由二個或三個內徑大約為1 5 0 m m的金屬環支托。
● 燃燒裝置：
① 噴燈： 為帶有文丘里混合器的噴嘴標稱長度為5 0 0 m m寬度為1 5 m m的帶 型丙烷氣體噴燈。噴嘴有三排錯開的標稱直徑為1 . 3 2 m m ，中心距離3 . 2 m m的鉆孔。
② 流量計： 空氣流量計：8 0 L / m i n ，丙烷流量計：5 L / m i n
③ 噴燈控制系統組成： 調壓閥、壓電點火器、熄火裝置、控溫熱電偶、氣源 （貴公司自備） 、調節閥、點火裝置、燃氣管路、流量計、文丘里混合器、 噴燈、球閥、空氣管路、壓縮空氣瓶（ 貴公司自備）
④ 計時器：0～9 9 . 9 9 s / m / h任意設定
⑤ 點火裝置： 為自動點火
⑥ 溫度控制器： 由兩路溫度監控部分組成， 溫度范圍：0～1 0 0 0℃ 任意設定
● 線路負載：
① 試驗變壓器：3 0 0 0 V A三只
② 試驗電壓：A C 1 0 0 0 V
③ 試驗電流：3 A
