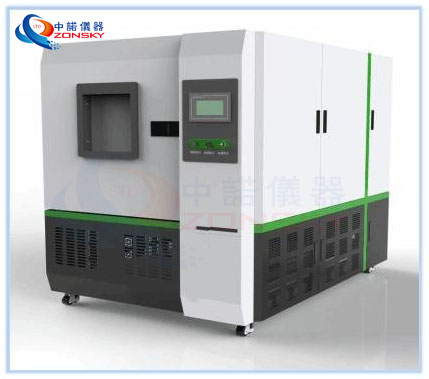

LY/T1612 甲醛釋放環境測試艙
甲醛釋放環境測試艙用于室內各種成套家具，人造板及飾面人造板、粘合木結構、壁 布、帷幕的甲醛濃度檢測，符合GB18580、LY/T1612、GB/T17657試驗標準。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
甲醛釋放環境測試艙
一、設備概述
甲醛測試艙是采用微機自動控制、顯示記錄過程控制曲線、原始記錄及檢測結果的多項自控功能。適用于室內各種成套家具，人造板及飾面人造板、粘合木結構、壁 布、帷幕的甲醛濃度檢測。該設備整體設計具有適應范圍廣、操作簡便、性能穩定、控制精度高、采集準確、綜合噪音低等諸多優點。
二、引用標準
GB 18580-2017《室內裝飾裝修材料 人造板及其制品中甲醛釋放限量》標準條款5 試驗方法
GB/T17657-2013《人造板及飾面人造板理化性能試驗方法》第 4.60 甲醛釋放量測定—1m3氣候艙法
LY/T1612-2004 《甲醛釋放量測試用 1m3氣候箱》
三、技術指標及工作條件
技術指標
1、容積：（1±0.02）m3。
2、箱內溫度范圍：（15～40）℃，波動度≤±0.5℃。
3、箱內濕度范圍：（30～70）%R.H，波動度≤±3%R.H。
4、溫濕度傳感器分辨率：（0.1℃、0.1%）。
5、溫濕度均勻度：溫度≤1℃，濕度≤2%R.H。
6、空氣交換律（次/小時）：（0.2～2）m3/h；(換氣率0.2～2次/小時 調節精度：通風量±1%）。
7、表面風速：空氣水平速率保持在（0.1～0.3）m/s，精度≤0.05m/s。
8、負荷比：（1.0±0.02）㎡/m3負荷因子：測試樣品總面積（除去邊緣面積）與測試艙容積之比，表示為㎡/m3。
9、測試樣品表面空氣流速：（0.1～2）m/s（可任調）。
10、測試艙體結構: 內膽采用 SUS304 鏡面不銹鋼板整體（無縫）焊接，光潔度Ⅲ級或以上，焊接處經過拋光、無變形，所有的邊、角均制成一定弧度，可用水洗清潔;無橡膠類和膠粘劑等對檢測有干擾的材料，密封材料和其它與測試艙內空氣接觸的器件，不吸附有機物和甲醛；設備正常連續運行期間，測試艙內應無結露、霧化現象或有水珠凝聚。
11、本底濃度：甲醛本底濃度≤0.006mg/m3。
12、測控系統：實時監控、記錄艙內的溫度、濕度、時間等控制參數。采用觸摸控制屏作為人員操作設備的對話界面，直觀、便捷。配置專用控制軟件，除實現觸摸屏的功能外，還具有系統控制、程序設定、動態數據顯示和歷史數據回放、故障記錄、報警設置等功能。
13、電源：AC380V / 50Hz 設備總功率 8.5 千瓦
14、外形尺寸：1270mm（寬）×1850mm（深）×1775mm（高）。工作條件
1、最佳工作環境溫度在 15～25℃ 范圍內， 環境溫度切記急劇變化。
2、工作環境相對濕度不大于 80%。
3、工作環境周圍無振動、無腐蝕性介質和無較強磁場干擾。
4、工作環境無陽光直射、無強烈氣流直吹其上。
5、設備距墻壁及器物距離≥ 600mm。
6 、 設備應安裝在灰塵少、 遠離可燃物及高溫發熱源或其它熱源直接輻射的地方。
7、設備應在穩固的基礎上水平安裝。
8、供電電壓 380 V 50Hz， 電壓波動范圍± 10%。
五、結構原理
設備結構原理圖
本設備主要由保溫箱體、鏡面不銹鋼測試內艙、清潔恒溫恒濕空氣供給系統、空氣循環系統、控制系統、潔凈空氣處理系統、空氣交換系統組成。
5.1、保溫箱體
采用玻璃絲綿作為保溫材料，保溫性能優良。5.2、鏡面不銹鋼測試內艙
用于測試艙內壁和艙內循環空氣管道的材料為對甲醛呈惰性、無吸附性的鏡面不銹鋼，表面光滑潔凈，艙門開口處使用具有氣密的無吸附作用的硅膠密封條進行密封。
5.3 、清潔恒溫恒濕空氣供給系統
采用先進的制冷技術及結構，在控制空氣制冷溫度的同時，也達到所需的恒定的空氣濕度； 系統為保證測試艙全天候工作模式，采用對進入測試艙空氣進行制冷處理， 利用加熱裝置對空氣進行加熱，通過控制系統控制制冷加熱裝置同時或交替工作實現控制溫度恒定。
5.4 、空氣循環系統
鏡面不銹鋼測試內艙通過循環風機將進出風道空氣循環起來，保證艙體內試樣表面空氣流速為（0.1～0.3）m/s，并且穩定均衡。
循環風機采用分體式結構，電機置于測試艙外部，有效的隔斷了電機對試驗時空氣的污染及吸附。
5.5 、控制系統
采用觸摸屏人機操作模式，對溫濕度傳感器數據采集、以及對加熱、制冷、濕度的控制，實現將測試艙溫度濕度控制在要求范圍內。
5.6 、潔凈空氣處理系統
采用高效多級過濾系統，多層次對空氣逐級高效過濾，最終提供甲醛最大含量不超過 0.006mg/m3的潔凈空氣。
5.7 、空氣交換系統
測試艙新風系統前端安裝有小型無油靜音且能 24 小時連續工作的氣泵，提供空氣循環動力；在潔凈氣體進入艙體終端，安有可調流量計，通過對進出艙體氣路的流量計讀數，并及時調節閥門，控制潔凈空氣來替換測試艙內混合空氣的空氣換氣率。
