ZY6015B 充電樁線纜扭擺試驗機

ZY6015B充電樁線纜扭擺試驗機，適用于TUV、VDE、UL等高柔性電纜檢測要求。

應用范圍：

電線電纜標準分類行業分類

>產品彩頁
>產品文檔

在線咨詢

在線QQ

微信咨詢

適用范圍
符合標準
主要特點
主要參數
技術服務

一、概述
ZY6015B充電樁線纜扭擺試驗機，適用于TUV、VDE、UL等高柔性電纜檢測要求。機臺結構為縱列式6工位，主要用于金屬線材的縱向安裝后的反復扭轉試驗，以檢測金屬線材在反復扭轉試驗中承受塑性變形的性能和顯出來的缺陷。為機器人手臂提供動力或傳遞信號的電纜，具有結構合理、外形美觀、控制精準、操作簡單等特點，為電線電纜制造商、各大專院校、商檢部門及科研單位廣泛使用。
二、主要技術參數
1、工作電源：AC220V，50/60Hz 10A。
2、總功率為: 1.2kW。
3、折曲速度：5-30次循環/min可調。
4、主軸旋轉：左右90℃
5、計數器：0~99999次可預置。
6、設備外形尺寸：L700mm*W560mm*H1560mm。
7、測試工位：單工位
8、夾具弧度：R40mm
9、固定板間距：40mm
10、控制方式：觸摸屏控制
11、負載電流：0~1A可設定

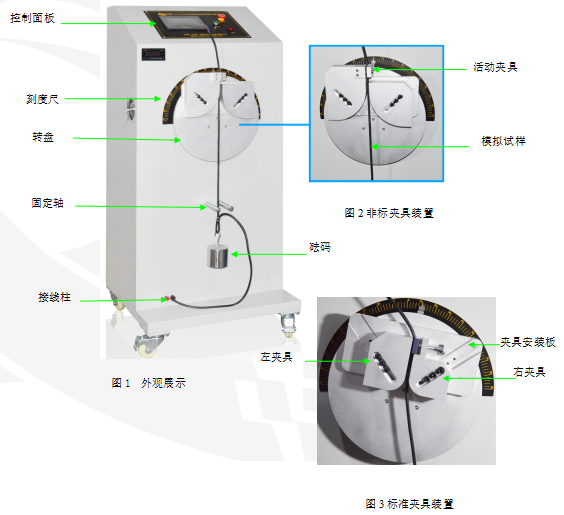

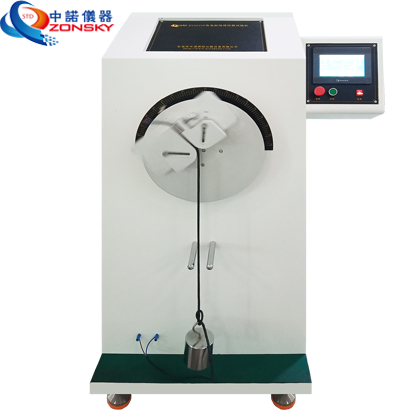

三、產品外觀展示

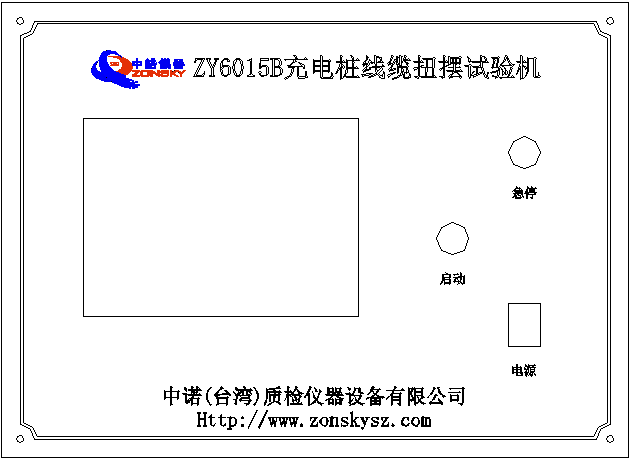

四、面板示意圖

五、開關解說
急停：按下此按鈕，暫停測試，旋轉復位后回歸原點
啟動：試樣開始運行
電源：控制機電的電源開關

六、試驗須知
?試樣準備及安裝
1、根據機臺的高度截取2根電纜試樣，將電纜兩端脫皮50mm,同時將試樣兩端的絕緣芯線脫皮15mm，并將每根絕緣芯線串聯，最后空閑一個或兩個線頭無需接通，整根電纜的絕緣芯線形成一個通路。
七、操作及使用方法
1、按照上述“試樣準備及安裝”中的規定，截取2根電纜試樣。然后將試樣對準中心位置再調節左右夾具并擰緊螺母，將線芯打結放入接線柱里將砝碼掛在試樣上既可，如上圖1所示。

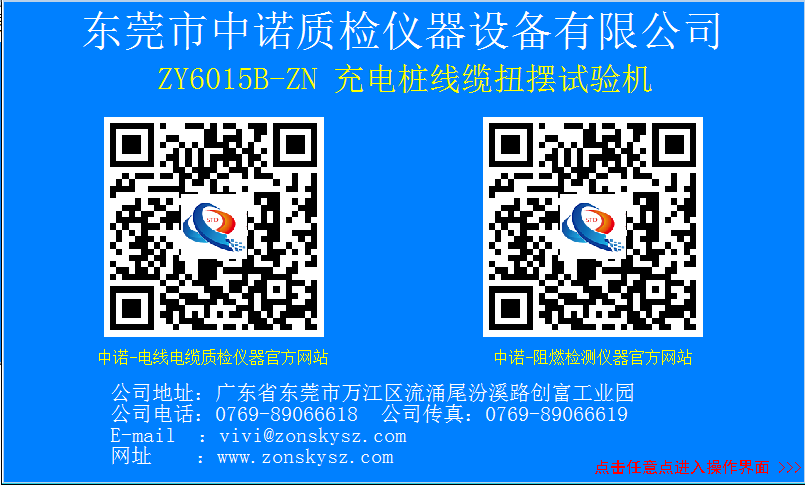

2、按照設備上所貼標示，插上電源（AC220V），打開控制面板上的電源開關，進入到以下界面，如下圖5所示。

圖5
3、進入到以下界面時，點擊界面中“二維碼”官方網站即可進入主頁面，點擊觸摸屏“窗口”根據試樣需求設置參數。

圖6

4、參數設置好后，點擊“速度選擇”，如下圖7所示，點擊“啟動”或按面板上的“啟動”按鈕，試驗則開始運行。
（注：試驗期間如遇異常緊急情況，則立即按下“停止”或“急停”按鈕，暫停測試，檢查設備故障所在，并排除故障）

圖7
5、試驗結束后，關閉電源開關，整理試驗設備，以便下次使用。

八、注意事項
1、此設備必須安置在平穩、牢固的地（桌）面，不宜傾斜放置。
2、設備使用期間，必須可靠接地，以防觸電。
3、設備配套使用之砝碼，在拿放時需小心，以防損壞。
4、此設備安置的環境宜干燥、忌潮濕，以防設備銹蝕。
5、若設備長期不用，則需定期給設備通電，以防電路故障。
6、適時整理試驗設備，保持設備干凈。
