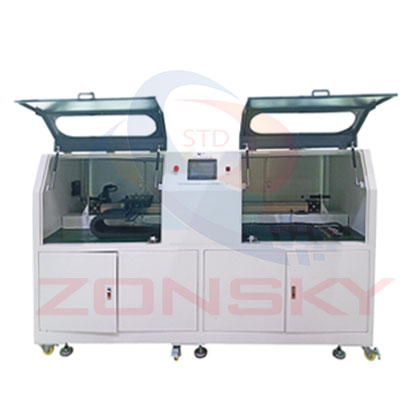

ZY6223-4SET 柔性電纜拖鏈彎曲試驗機（四工位）
適用于TUV、VDE、UL等高柔性電纜反復U型彎曲疲勞試驗，需要連續彎折高速運動的應用場合，如機器內部表態布線、高速拖鏈系統線纜、機器活動部件連接線纜、機器內部布線以及工業拖鏈電纜、工業機器人電纜的反復彎曲疲勞試驗。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍：
1.1 適用于TUV、VDE、UL等高柔性電纜反復U型彎曲疲勞試驗，需要連續彎折高速運動的應用場合，如機器內部表態布線、高速拖鏈系統線纜、機器活動部件連接線纜、機器內部布線以及工業拖鏈電纜、工業機器人電纜的反復彎曲疲勞試驗。
1.2 此機功能為前后共四工位設計，具有獨立試驗參數設定以及試驗數據采集和試驗結果之辨別。為企業提高了試驗效率和減少了能源。
1.3 主要用于檢測柔性線纜在拖鏈的帶動下，經反復高速U型彎折測試后是否發生斷路、絕緣護套是否有龜裂、破損或其它異常現象。以檢測金屬導體在反復高速U型彎折試驗中承受塑性變形的性能和突顯出來的缺陷。
二、符合標準：
2.1 符合日本太陽電線企業標準機器人電纜的2.3“U字折曲反復試験”標準要求；
2.2 符合TUV萊茵 2 PfG 2577/08.16附錄E標準要求。
2.3 中國機器人產業聯盟標準等標準CRIA 0003.2-2016《工業機器人專用電纜 第2部分：試驗方法》標準要求。
三、主要特點：
3.1 設計新穎：設計為前后共四工位二軌道運行，具有獨立試驗參數設定以及試驗數據采集和試驗結果之辨別。為企業提高了試驗效率和減少了能源。
3.2 采集數據:采用PLC抓取數據和采集數據；
3.3 控制和設定：采用微控可程式控制以及輕觸式LCD屏，菜單式設計：試驗速度、試驗次數、試驗行程、試驗結果之鎖定等功能；
3.4 監控與實時數據顯示：采用四組監控方式，通過監測每組樣品的回路，自動判斷每組樣品的通斷，偵測到回路斷開時自動停機，可隨時調取實時運行狀態：如實時速度、運行次數、運動行程等；
四、主要參數：
4.1 測試工位：為前后二軌道共4條試樣；
4.2 試驗方式：水平彎曲，樣品固定在相應的拖鏈里，跟隨拖鏈作水平方向來回彎曲測試；
4.3 斷電信號電壓：DC24V
4.4 測試空間：每個工位可安裝拖鏈寬度40mm-125mm；
4.5 每根拖鏈電纜總芯數：多芯，通斷電路連接為串聯方式；
4.6 運行行程：150-600mm 可任意設定；
4.7 測試速度：45次/分鐘、60次/分鐘。往返為兩次。
4.8 彎曲半徑：固定高度30mm-250mm上下調節,適用半徑15mm-125mm的拖鏈；
4.9 計數位數：0-99999999次任意設定；
4.10 馬達：采用伺服馬達
4.11 整機尺寸：長1600mm*寬950mm*高1750mm
4.12 電源：AC220V,50Hz 3500VA。
