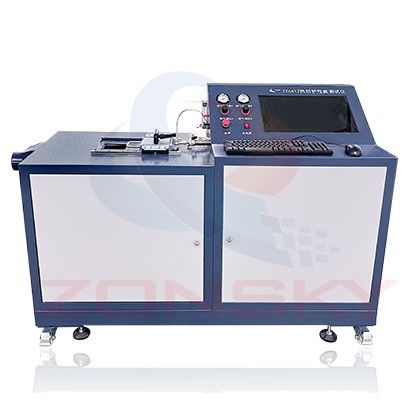

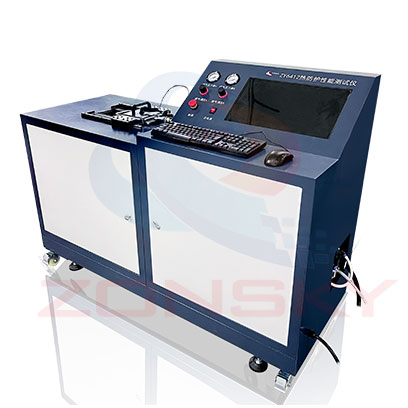

ZY6412 TPP防護服熱防護性能測試儀
TPP熱防護性能測試儀（ZY6412 TPP防護服熱防護性能測試儀）適用于單層或多層阻燃材料的測試，不適用于非阻燃材料。水平放置的阻燃防護服面料暴露于輻射熱源和對流熱源的隔熱性能測試
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、概述：
1.1、適用于單層或多層材料的熱防護性能測試，應用于暴露在對流及輻射熱危害的從業人員的熱防護材料的評估。不適用于非阻燃及遇高溫易熔融、滴落等材料的測試。
1.2設計原理：
1.2.1阻燃材料樣品水平放置，并舉例對流/輻射混合熱源一定距離，當透過的熱量與引起人體組織二級燒傷相等時，記錄暴露的時間。根據樣品與測試傳感器放置位置的不同，用直接接觸來模擬阻燃防護服與身體接觸穿著，用間隔6.5mm來模擬阻燃防護服與身體存在一定空間的情況。
1.2.2：銅量熱傳感器測的傳熱反應曲線與Ｓｔｏｌｌ曲線相交點所對應的時間與材料暴露的總熱通量的乘積（即：累積能量），得到試樣的熱防護性能值（ＴＰＰ）；
1.2.3熱防護性能值（TPP):在測試熱防護材料過程中，通過測得的該材料在累計時間上的傳熱反應曲線與Stoll曲線的交點來確定的累積能量；
1.2.4 Stoll曲線： 一種用于預計達到二度燒傷的時間和熱能關系的標準曲線。 能量值落在Stoll曲線上方易造成二度燒傷，而落在Stoll曲線下方不易引起二度燒傷。
二、符合標準：
2.1符合GB8965.1-2009《防護服裝 阻燃防護 第1部分：阻燃服》附錄A標準要求；
2.2符合GA10-2014《消防員滅火防護服》附錄A標準要求；
2.3以及NFPA 1971-2017、ISO 12749等標準；
2.4符合GB/T38302-2019《防護服裝 熱防護性能測試方法》標準要求。
三、產品優點：
3.1 計算機控制界面方式：采用電腦+專業軟件控制，引導式操作，操作方便安全可靠，所有的繁瑣程序和運算都已集成計算機里，反應速度非常快，操作方便，人性化界面，傻瓜式操作。
3.2軟件采用儀器設備專用開發軟件LabeView及數據采集控制卡；控制試驗過程中可以實時查看試驗數據，可實現自動數據計算、采集和處理、數據保存和輸出實驗報告和測定結果；具有高智能、引導式菜單操作，簡便直觀的特點，使試驗結果更加準確。
3.3隔熱遮板隔離熱源，采用自動化控制，由計算機程序控制。隔熱遮板移出后試樣暴露于熱源上方中心點處并自動開始記錄數據；
3.4隔熱遮板：隔熱遮板移出熱源的響應時間≤0.5s，采用水冷方式冷卻，防止隔熱遮板過熱；
3.5當銅量熱傳感器測得的累積能量與Stoll曲線相交后，中止測試，記錄暴露時間，試樣移出熱源。由計算機程序自動控制；
3.6熱防護性能值：由計算機自動計算出暴露時間與校準總熱通量的乘積，即為熱防護性能值；
6.7 點火系統：帶有安全切斷裝置的高壓火花發生器，高壓自動點火、自動定位，樣品在燃燒平臺上由點火器點燃，點燃速度迅速，能保證試驗結果的準確性。
6.8數據采集分系統：采用和記錄銅熱量傳感器上的溫度響應、通過溫度響應計算產生的累積熱量、根據溫度響應隨時間的增長而與Ｓｔｏｌｌ曲線相交來確定測試終點、在溫度達到250℃之前，數據采集為20次/s；
四、主要技術參數：
4.1熱源：
4.1.1輻射熱源：為9個T-150的紅外石英燈管，可提供熱輻射通量為10kw/cm2~50kW/cm2。放在水平放置樣品的正下方127mm的距離；
4.1.2對流熱源：為兩個點火器，對稱放置在樣品下方，且與樣品中垂線成45°角；
4.1.3點火器：口徑為38mm，燃氣孔直徑為0.3mm，點火器口為金屬網狀結構，點火器下部可調節空氣和可燃氣氣體混合比例。可提供熱輻射通量為10kw/cm2~50kW/cm2；
4.1.4對流熱源和點火器總熱通量為83kw/cm2±2kw/cm2；
4.2防護柵:放置在熱源和樣品之間，利用防滑柵的打開和關閉來控制樣品能否接收到熱源產生的熱量；
4.3試樣支架及安裝板：支架用于樣品的定位，安裝板規格為150mm*150mm，厚度1.6mm，中間有一個100mm*100mm的孔，每個角垂直焊接一個6.5mm高的角鐵；
4.4樣品握持板：規格為149mm*149mm*15mm的鐵板，中間有130mm*130mm的孔，間隔裝置和傳感器組件不必粘合就能安裝在其上；
4.5間隔裝置：128mm*128mm*6.4mm，中間有110mm*110mm的孔；
4.6傳感器組件：由以下部分組成
4.6.1銅熱量計：直徑40mm，厚度1.6mm，有三個熱電偶相連。用于檢測對流熱和輻射熱，同時可探測試樣背面溫度；
4.6.2熱量計安裝模塊：128mm*128mm*13mm，非石棉材料制成的不燃熱絕緣板。熱量計用能耐200°C的粘合劑固定，銅盤的正面噴涂一層黑膠并與安裝模塊的正面接觸。整個傳感組件，包括銅熱量計共重1000g；
4.7流量調節：采用轉子流量計調節燃燒氣體流量，精度為±2%，量程0.6~6L/min可調；
