ZY6559 廚衛管道系統防竄煙、防倒灌測試儀
現場廚衛管道系統防竄煙、防倒灌測試儀（ZY6559廚衛管道系統防竄煙、防倒灌測試儀）適用于建筑廚衛管道系統防竄煙、防倒灌性能檢測。排氣道系統安裝后，應進行現場防竄煙、防倒灌性能。
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
現場廚衛管道系統防竄煙、防倒灌測試儀（ZY6559廚衛管道系統防竄煙、防倒灌測試儀）
一、適用范圍：
適用于建筑廚衛管道系統防竄煙、防倒灌性能檢測。排氣道系統安裝后，應進行現場防竄煙、防倒灌性能。
二、符合標準：
2.1符合JGJ/T309-2013《建筑通風效果測試與評價標準》第4.6節“住宅廚衛排氣道系統通風性能”;
2.2符合CECS390-2014住宅排氣道系統應用技術規程》第6.2節“系統通風性能檢測”;
2.3符合JGJ/T455-2018《住宅排氣管道系統工程技術標準》附錄A“住宅排氣管道系統性能型式試驗方法》以及第A.5.2節“測試防倒灌能力”。
三、主要技術參數：
3.1系統分為兩部分檢測：住宅廚衛排氣道系統通風性能檢測和現場防竄煙、防倒灌性能檢測；
3.2住宅廚衛排氣道系統通風性能檢測：
3.2.1依照標準：JGJ/T309-2013
3.2.2管道流量測量：
3.2.2.1采用熱球式風速儀；
3.2.2.2空氣流量測定范圍：≤999999m3/h 精度：1級 ；
3.2.3管道風壓測量：
3.2.3.1采用傾斜式微差壓力計測量；
3.2.3.2風壓測試范圍：-2000～2000Pa 精度：1pa；
3.2.4溫度測量：
3.2.4.1采用k型熱電偶測量；
3.2.4.2測量范圍：0~1300℃；
3.2.4.3分辨率：0.1℃。

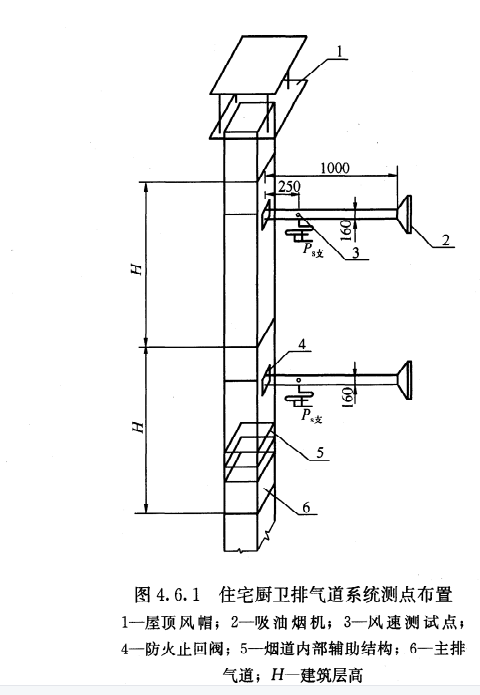

圖1、廚衛排氣道系統通風性能檢測點

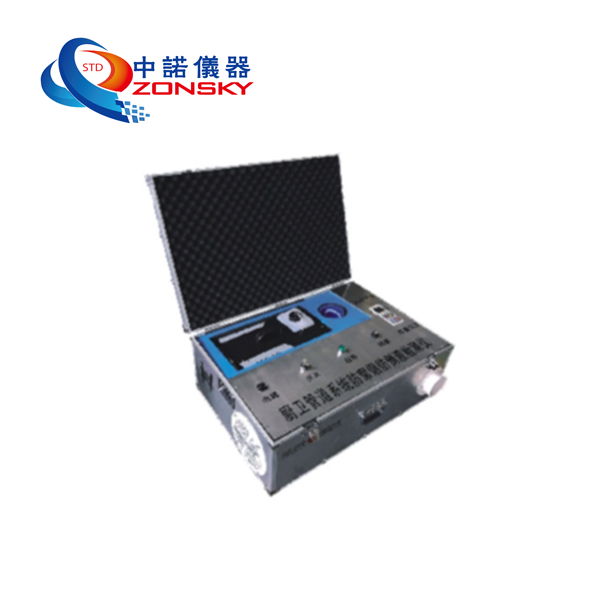

圖2、檢測儀器
3.3廚衛管道系統防竄煙、防倒灌檢測：
3.3.1依照標準：CECS390-2014
3.3.2風機：
3.3.2.1風壓：180Pa~250Pa；
3.3.2.2排風量：500m3/h；
3.3.3煙油發煙裝置：
3.3.3.1組成：由儲水箱、儲油箱、電熱控制板組成；
3.3.3.2原理：儲水箱、儲油箱由流量計和調節閥控制，通過調節水和油的流量，控制煙氣濃度；
3.3.3.3發煙氣時間：持續發煙0~30H可設定。
四、配置要求：
4.1由電器控制系統、風量控制系統、出風管路系統組成。
五、其他：
5.1安裝：免費安裝、調試
5.2質保期要求：儀器的保修期，為甲方對儀器驗收合格簽字之日起3年。
5.3售后服務要求：保修期內，若儀器發生質量問題，則由廠商負責解決，不收取任何費用。在保修期內出現的設備質量問題，先由甲方人員自行處理，若仍不能解決問題，則賣方應在工作日24小時內對用戶的服務要求做出響應，如果需要上門服務，保證在2個工作日內到達用戶現場處理。
5.4培訓要求：免費提供2人不少于2天的理論和實操培訓，保證２名操作人員能獨立操作和維護保養設備。
5.5供貨要求：合同簽訂日起算，不超過30日歷天。
6. 儀器應滿足的標準為：交貨時國家或相應組織頒布現行有效的標準為準。
