ZY6500 抗震支吊架循環加載及疲勞綜合性能試驗機
抗震支吊架循環加載及疲勞綜合性能試驗機是對以地震力為主要荷載，適用于抗震設防烈度為6度~9度地區的建筑機電設備抗震支撐設施進行循環加載性能及疲勞荷載性能測試的專用設備。檢測項目：組件荷載性能、循環加載性能、疲勞性能、組件疲勞性能等。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
抗震支吊架循環加載及疲勞綜合性能試驗機（ZY6500抗震支吊架循環加載及疲勞綜合性能試驗機）

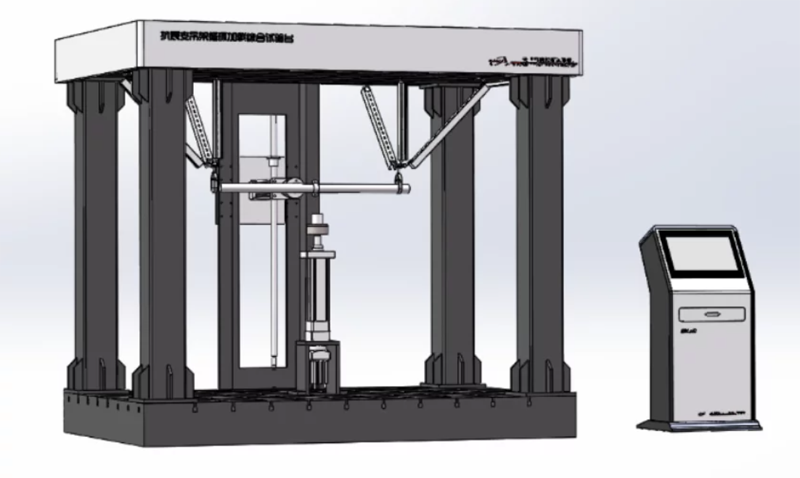

圖1、結構圖
-
適用范圍：
1.1抗震支吊架循環加載及疲勞綜合性能試驗機是對以地震力為主要荷載，適用于抗震設防烈度為6度~9度地區的建筑機電設備抗震支撐設施進行循環加載性能及疲勞荷載性能測試的專用設備。
1.2檢測項目：組件荷載性能、循環加載性能、疲勞性能、組件疲勞性能等。
-
符合標準：
2.1符合GB/T37267-2018《建筑抗震支吊架通用技術條件》第6.5節“循環加載性能”、第6.6節“疲勞性能”；
2.2符合JG/T 476-2015《建筑用組裝式桁架及支撐》第7.4節“荷載檢驗方法”；
2.3符合GB/T38053-2019《裝配式支吊架通用技術要求》第6.8節“組件疲勞性能”；
-
主要優點：
3.1主機由底部和頂部?jī)蓧K相對的T型臺和四根立柱組成一個整體框架結構；
3.2運動器在T型臺的一側施加水平方向的力，通過電機調節水平加載高度，滿足各種試樣的荷載試驗；
3.3 采用閉環控制系統，自動控制試驗過程，并自動測量試驗力、變形、疲勞周期等試驗參數；
3.4采用電磁激振器作為疲勞部分的驅動部件
3.5采用PLC編程、計算機控制。軟件采用儀器設備專用開發軟件LabeView及數據采集控制卡；控制試驗過程中可以實時查看試驗數據，可實現自動數據采集和處理、數據保存和輸出測定結果;
3.6試驗項目采用菜單式程式，每一個檢測項目是獨立操作界面，設置參數明了、快捷。
四、主要技術參數：
4.1循環加載性能：
4.1.1組件抗震循環加載力值：0-40kN；
4.1.2組件抗震循環加載頻率：0.1Hz
4.1.3組件抗震循環加載傳感器量程：50KN；
4.1.4組件抗震循環加載傳感器分辨率：2N；
4.1.5控制方式：計算機+PLC控制；
4.1.6加載的力值幅值：以前次循環加載幅值的（15/14)1/2倍，加載頻率為0.1Hz，直至完成55次循環加載
圖2、加載幅值的（15/14)1/2倍曲線圖（加載歷程示意圖）
4.1.7位移測量：百分表測量，量程為0~50mm，分辨率0.01mm，數顯。
4.1.8循環加載試驗：采用伺服電缸加載，由計算機控制，反應速度快，加載精準；
4.2疲勞性能：
4.2.1施加幅值：20.4kg；
4.2.2施加頻率：3Hz的正弦波；
4.2.3疲勞計數：0~1000萬次可任意設定；
4.2.4可測支吊架垂直方向長度：500mm-1000mm；
4.2.5試件安裝數量：根據加載力中心對稱左右各一；
4.2.6可測支吊架垂直方向長度：400mm-900mm；
4.2.7驅動方式：采用電磁激振器作為疲勞部分的驅動部件；
4.2.8控制方式：采用PLC編程自動控制，由電腦設定試驗次數并控制運行；試驗過程實時曲線顯示；見圖

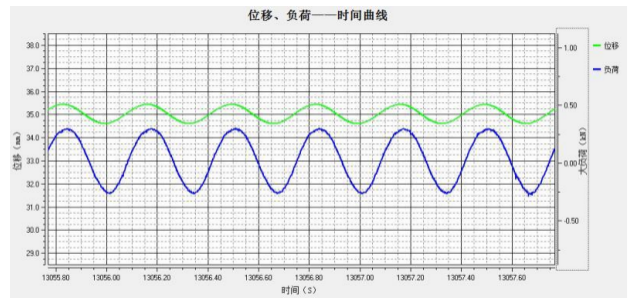

圖3、疲勞性能運行的正弦波
4.3組件荷載性能：
4.3.1試驗組件項目：I型水平桁架單元荷載檢驗、水平桁架單元荷載檢驗、單桿荷載檢驗、I型豎向桁架單元荷載檢驗、Ⅱ型豎向桁架單元荷載檢驗、Ⅲ型豎向桁架單元荷載檢驗、頂部托撐荷載檢驗；
4.3.2荷載力：0~70KN可設定；
4.3.3循環加載方式：采用伺服電缸加載，由計算機設定參數，變量控制；
4.4組件疲勞性能：
4.4.1荷載幅值：0.18*（1±30%）KN；
4.4.2加載頻率：5Hz。
4.5整機性能：
4.5.1激振器最大輸出力值250N；最大振幅±15mm；最大加速度45g；
4.5.2力值傳感器量程1000N；傳感器精度0.3%；
4.5.3采集卡：為高速采集卡，采集速率200kHz；
4.5.4試驗夾具：配置全套相對應的試驗夾具；
4.5.5試驗框架強度高：可承受100kN力，無明顯變形；
4.5.6控制方式：采用計算機+PLC+高速采集卡，試驗項目采用菜單式程式，每一個檢測項目是獨立操作界面；
4.5.7實時采集數據，顯示動態實時曲線，試驗結束生成EXCEL報表；
4.5.8設備占地面積約：長*寬*高=4000mm*3000mm*2200mm
4.5.9配置全套的相應實驗的相關夾具。
五、配置要求：
5.1實驗裝置1套。
5.2控制采集系統1套。
六、其他：
6.1安裝：免費安裝、調試
6.2質保期要求：儀器的保修期，為甲方對儀器驗收合格簽字之日起3年。
6.3售后服務要求：保修期內，若儀器發生質量問題，則由廠商負責解決，不收取任何費用。在保修期內出現的設備質量問題，先由甲方人員自行處理，若仍不能解決問題，則賣方應在工作日24小時內對用戶的服務要求做出響應，如果需要上門服務，保證在2個工作日內到達用戶現場處理。
6.4培訓要求：免費提供2人不少于2天的理論和實操培訓，保證２名操作人員能獨立操作和維護保養設備。
6.5供貨要求：合同簽訂日起算，不超過60日歷天。
6.6儀器應滿足的標準為：交貨時國家或相應組織頒布現行有效的標準為準。
