15、接觸熱傳導測試儀（ZY6398B面料接觸熱傳導測試儀）
一、適用范圍：
1.1適用于面料接觸熱傳導性能測定。
1.2原理：加熱柱加熱至接觸溫度并維持在接觸溫度，溫度傳感器上放置試樣。以恒定速度降低加熱柱到溫度傳感器支撐的試樣上，或提升溫度傳感器和試樣至加熱柱。通過監測溫度傳感器所測的溫度變化測定閾值時間T
1.3接觸熱傳導試驗裝置用于測量防護織物在承受49N的壓力的同時接觸加熱柱體，其溫度從初始溫度上升24℃（或者其它溫升設定）的時間，稱之為閾值時間或者觸發時間，其時間長短用于評價防護性織物的熱防護性能。
二、符合標準：
符合GB38453-2019《防護服裝 隔熱服》第5.19節“接觸熱傳導性能”以及附錄A“接觸熱傳導測試方法”。
三、主要技術參數：

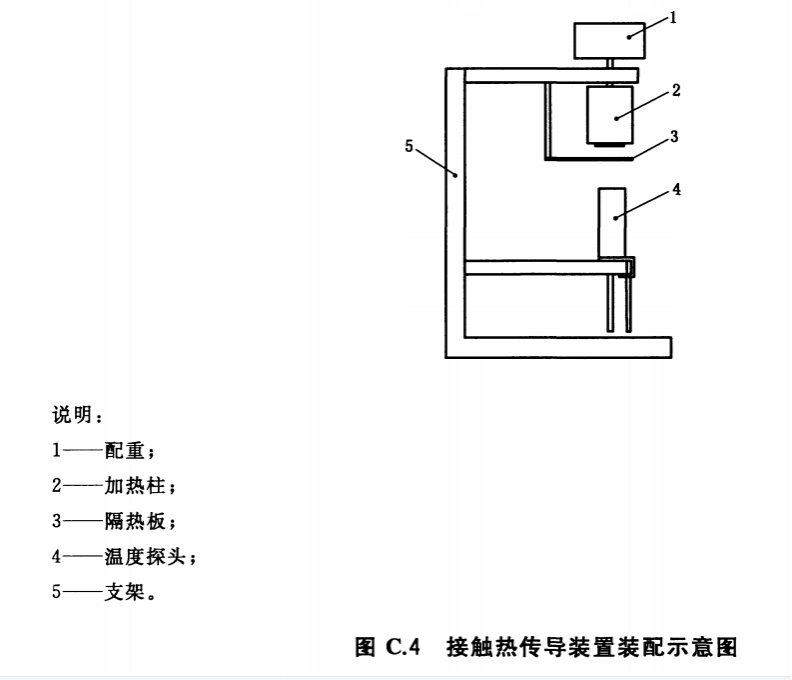

3.1儀器組成：由配重、加熱柱、隔熱板、溫度探頭（溫度傳感器裝置）、試驗架組成。見圖C.4

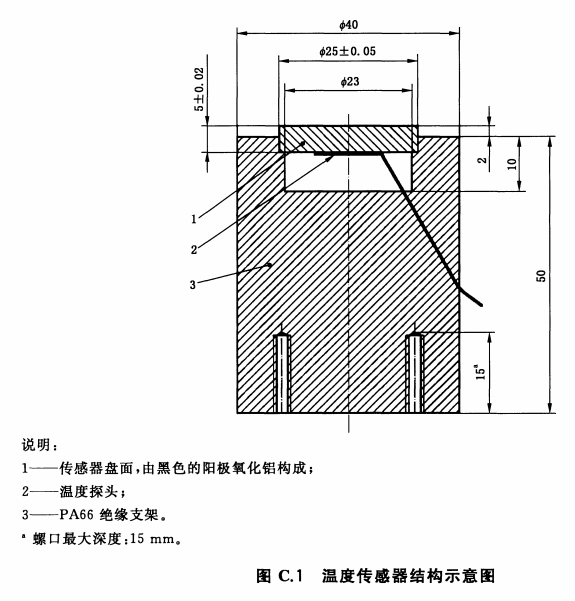

3.2溫度傳感器裝置：見圖C.1
3.2.1結構：由一個圓柱盤面、一個聚酰胺PA66和溫度測量構成。其中圓柱形盤面由黑色陽極氧化鋁材質構成，盤面的背面安裝熱電偶測量溫度；
3.2.2規格：圓柱形盤面直徑（25±0.05）mm，厚度（5±0.02）mm；
3.2.3溫度傳感器測量精度：±0.1℃；
3.2.4測量時間：分辨率為0.1s；
3.2.5記錄溫度隨時間的變化過程以確定材料的熱傳導性能，溫度采集數據頻率20次/S。

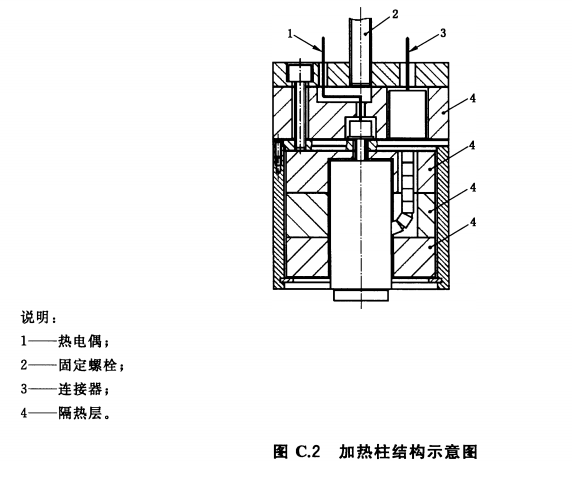

3.3加熱柱：見圖C.2
3.3.1結構：加熱柱由耐高溫材料金屬柱和加熱附件構成。金屬柱上下表面直徑為（25.2±0.05）mm，柱中心處植入熱敏電阻以監控金屬柱的溫度，植入深度3mm；
3.3.2加熱柱溫度范圍：±2℃；
3.3.3加熱體加溫范圍: 室溫至500℃, 測試時溫度控制在250±2 ℃。
3.3.4加熱柱與樣品接觸下移動速度為（5.0±0.2）mm/s；
3.3.5加熱柱與樣品接觸的作用力，通過附加的重物使加熱柱向樣品施加(49士0.5)N 的作用力；接觸速度：5±0.2mm/s，量熱計伺服馬達控制，可自動上升及下降，程序控制自動完成全部測試過程。
3.3.6加熱柱平臺可左右平行移動，方便裝樣，并能確保操作員安全；
3.4隔熱板：
3.4.1作用：在加熱柱和溫度探頭間使用隔熱板以避免溫度探頭被加熱柱加熱；
3.4.2移動方式：由計算機控制，采用平移的方式，在未試驗時隔斷熱源，試驗時打開；
3.5控制部分：
3.5.1整系統采用計算機+采集模塊+PLC數據采集和控制；
3.5.2采用伺服馬達控制，可自動上升及下降，程序控制自動完成全部測試過程。
3.5.3實時顯示和記錄溫度和時間曲線，即試樣背面溫度到達24℃時間s（閾值時間)，閾值時間終止溫度、實時溫度。采集溫度數據頻率20次/S，可輸出Excel和Word格式測試報告。
3.5.4運動控制方式：
3.5.4.1加熱柱平臺左右平移；
3.5.4.2加熱柱上下移動；
3.5.4.3樣品退回原位平移。
3.5.5軟件為自主開發，可客戶設有自定義模塊；
3.6通風櫥：能維持試驗在溫度10℃~30℃，相對濕度為15%?80% 且無氣流的環境中進行。
四、配置要求：
4.1實驗裝置1套。
4.2控制電腦1套。
4.3控制采集系統1套。
五、其他：
5.1安裝：免費安裝、調試
5.2質保期要求：儀器的保修期，為甲方對儀器驗收合格簽字之日起3年。
5.3售后服務要求：保修期內，若儀器發生質量問題，則由廠商負責解決，不收取任何費用。在保修期內出現的設備質量問題，先由甲方人員自行處理，若仍不能解決問題，則賣方應在工作日24小時內對用戶的服務要求做出響應，如果需要上門服務，保證在5個工作日內到達用戶現場處理。
5.4培訓要求：免費提供2人不少于2天的理論和實操培訓，保證２名操作人員能獨立操作和維護保養設備。
5.5供貨要求：合同簽訂日起算，不超過60日歷天。
5.6儀器應滿足的標準為：交貨時國家或相應組織頒布現行有效的標準為準。
