ZY6257D-PC 大型錐形量熱儀

ZY6257D-P，大型錐形量熱儀，大型錐形量熱儀適用軟墊家具暴露在明焰總火源下的燃燒性能試驗方法，適用于軟墊家具或者軟墊家具的實體模型

應用范圍：

建材燃燒標準分類行業分類

>產品彩頁
>產品文檔

在線咨詢

在線QQ

微信咨詢

適用范圍
符合標準
主要特點
主要參數
技術服務

ZY6257D-PC大型錐形量熱儀

一、適用范圍：
適用軟墊家具暴露在明焰總火源下的燃燒性能試驗方法，適用于軟墊家具或者軟墊家具的實體模型
二、符合標準：
符合GB20286-2006《公共場所阻燃制品及組件燃燒性能要求和標識》之附錄B，GA111-1995《表面材料的實體房間火試驗方法》、GB/T27904-2011《火焰引燃家具和組件的燃燒性能試驗方法》以及GB/T25207-2010《火災試驗表面制品的實體房間火試驗方法》和ISO9705:1993。
三、主要特點：
3.1控制部分采用嵌入式工控機控制，信號的收集和處理采用16位高精度板卡，精度等級可達到百分之一，性能穩定，重復性好。
3.2計算機控制界面：采用高檔設備和儀器專業開發軟件（Labview)，界面嚴謹，自動化程度高，所有的繁瑣程序和運算都已集成計算機里，反應速度非常快，操作方便，人性化界面，傻瓜式操作。
3.3操作軟件：Windows xp操作界面，Labview風格，完善的安全機制，測試期間實時顯示熱流--時間曲線，質量流量--時間曲線，總熱釋放率--時間曲線，二氧化碳CO2產生量，一氧化碳CO產生量，煙的產生量，表面溫度--時間曲線，通過門口的質量流量--時間曲線。
四、主要性能參數：
4.1整機由標準試驗房間，標準點火源，錐形收集器，氣體分析儀，排煙管道，煙氣冷卻器，風機及測量裝置等組成。
4.2標準試驗房間：
4.2.1尺寸：長3600±50mm，寬2400±50mm，高2400±50mm
4.2.2標準試驗房間的門設在一側短邊2400*2400mm墻的中心其化墻體，地板頂板無通風口，門的尺寸為寬800±10mm,高2000±10mm.
4.2.3試驗房間由不燃材料構成，密度500-800KG/M3，厚度為25mm.
4.3點火源
4.3.1標準點火源由標準點火器和供氣系統組成
4.3.2標準點火器殼體選用1.0mm鋼板焊制，尺寸170*170*145mm，殼體由金屬網分為上下兩層，分別填裝鵝卵石和砂子，下層鵝卵石的填裝高度為100mm，上層為砂子與點火器上緣齊平，砂的粒徑2-3mm，鵝卵石的粒徑為4-8mm.
4.3.3氣源：由純度不少于95%的液態丙烷的瓶組，減壓器，穩壓器，測量裝置及輸氣管道等組成.

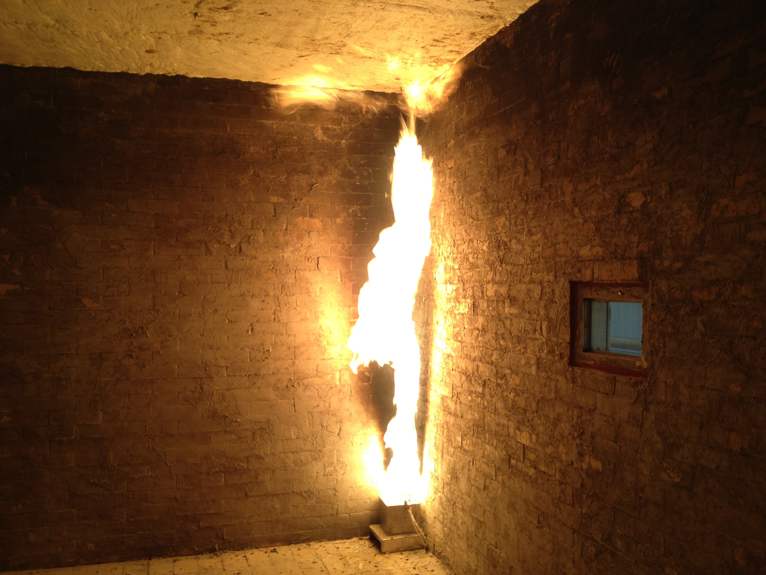

點火源

沙發燃燒情形

4.4錐形收集器：
4.4.1收集標準試驗房間內燃燒所產生的全部煙氣。
4.4.2安裝標準試驗房門口的上方，底部與房間的頂部齊平，底部尺寸3000*3000mm、高1000mm，底部的一邊貼緊試驗房間，其余三邊用1mm厚的鋼板向下延伸1000mm，有效高度為2000mm，錐形收集器的頂部為900*900*900mm立方體，為增加湍流效果，采用兩塊500*900mm的鋼板安裝在頂部的正方體內，形成煙氣均混器。

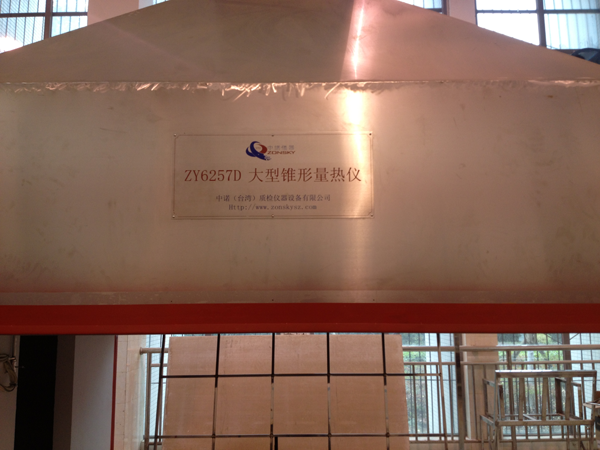

錐形收集器

4.5排煙管道：
4.5.1安裝在煙氣均混器的出口處，內徑為400mm，直管段5M。
4.5.2直管段的兩端應安裝均流器，使管道內氣體流動均勻
4.5.3系統的測量段應設置在排氣管道直管段且氣體均勻混合器的地方
4.6煙氣冷卻器：采用水霧冷卻，煙氣通過煙氣冷卻器的出口溫度不應超過80℃。

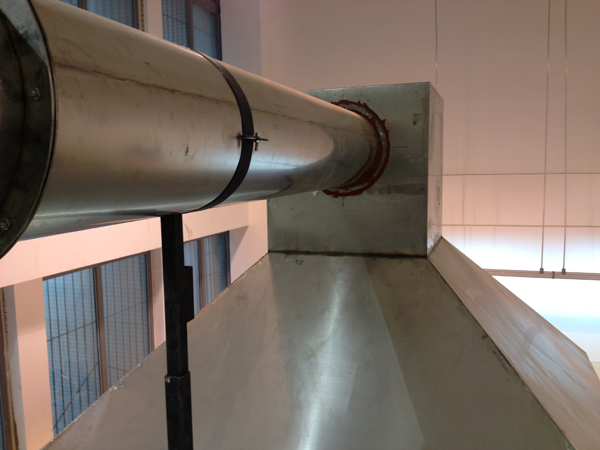

排煙管道

4.7風機：
4.7.1排氣量為15000M3/H，以收集表面材料實體房間火試驗產生的所有煙氣，風機尾部的真空度為2KPa
4.7.2風機的排氣量由變頻器控制連續可調
4.8熱流計：量程：0～50KW/M2,精度：±3%，響應時間：≦1S，重復性：±0.5%
4.9氣體溫度的測量：采用七支時間常數＜0.1S的熱電偶，測量試驗過程中流入和流出試驗房間氣體的溫度分布。
4.10表面溫度的測量：采用K型熱電偶，測量試驗房間頂板下試樣表面的溫度，共6支。
4.11通過試驗房間門口的流量的測量
4.11.1采用雙向測速探頭，量程0～25Pa，分辨率0.05Pa。
4.11.2安裝位置：固定于門中心，安裝高度分別1300mm，1800mm，1900mm共三個。
4.12體積流量
4.12.1氣體的體積流量由雙向探頭，差壓變送器和時間常數不大于0.1S的熱電偶來測量，雙向測速探頭和熱電偶應安裝在排煙管道測量段的管道截面中心，雙向測速探頭結構（圖1），差壓變送器選用電容型，分辨率應高于±5%Pa，測量范圍0～2000Pa，測量誤差應小于0.5%。
4.12.2體積流量的測量精度不應低于±5%，階躍變化的響應時間（由初始狀態到最終狀態流量的90%）不超過1S。
4.13氣體取樣系統
4.13.1氣體取樣系統由取樣管、兩級過濾器、冷凝器、不銹鋼導管、取樣泵、樣氣分配器等組成。
4.13.2取樣管安裝在排煙管道的測量段上，氣體混合均勻的部位，取樣管進氣孔應向下，以避免煙垢的阻塞。
4.13.3取樣管應選用不銹鋼管制造，氣體在進入分析儀器前，應經過二級過濾（一級150μ～200μ，二級3μ），并將氣樣冷卻到10℃以下，且取樣管應盡可能短。
4.13.4氣樣由取樣泵送到分析儀器，取樣過程中應避免油脂或類似物質污染氣樣，取樣泵容量宜為10～50L/MIN，每一氣體分析儀消耗為1L/MIN，泵所產生的壓差約為10KPA。
4.13.5氣樣由排煙管道到進入氣體分析儀器的時間間隔不應超過1S.
4.14氧氣測量：采用整機美國進口西門子順磁式測量；
4.14.1測量范圍：0～10%；
4.14.2最大測量誤差：滿量程的±1%；
4.14.3響應時間：小于3S。
4.15一氧化碳（CO）和二氧化碳（CO2)的濃度
4.15采用紅外分析儀進行連續測量。
4.15.1一氧化碳CO分析儀
4.15.1.1測量范圍：0～1%；
4.15.1.2最大測量誤差：滿量程的±1%；
4.15.1.3響應時間：小于3S
4.15.2 CO2分析儀
4.15.2.1測量范圍：0～6%；
4.15.2.2最大測量誤差：滿量程的±1%；
4.15.2.3響應時間：小于3S
4.16碳氫化合物濃度:用乙烷作為參照標準，采用光譜分析法進行測量。
4.16.1測量范圍：0～2000ppm；
4.16.2最大測量誤差：滿量程的±2%；
4.16.3響應時間：小于6S
4.17氮的氧化物濃度：采用化學發光法或化學分析法進行測量
4.17.1測量范圍：0～250ppm；
4.17.2最大測量誤差：滿量程的±2%；
4.17.3響應時間：小于6S
4.18光學煙密度計:由光源、透鏡、光電元件等組成，測量過程中由于煙的積塵，光透過率的減小不應超過5%。
4.18.1光源:6V、10W的碘鎢燈，燈絲的工作溫度為2900±100K，光源的供電電源精度±2%。
4.18.2透鏡:直徑50mm和焦距60mm的凸透鏡，使得通過排煙管道的平行光束直徑為30MM。
4.18.3光電接收元件：采用單晶硅光元件，通過接收的光束強度變化來確定煙密度，光強度的測量精度不應低于±5%。
4.18.4光學煙密度計應安裝在排煙管道煙氣分布均勻的位置，光束能垂直穿過排煙管道，光學煙密度計的安裝不應影響測速及取樣，光學煙密度計的玻璃窗宜選用石英玻璃。
