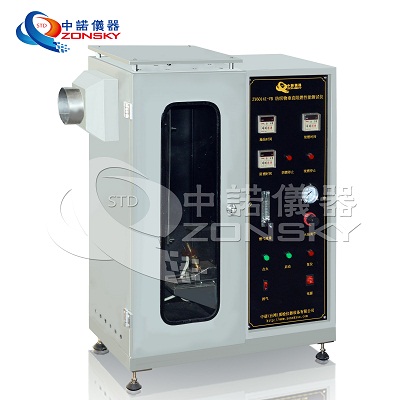

ZY6014I-VB -ASTM 紡織品阻燃性能測定儀（垂直法）
ZY6014I-VB -ASTM 紡織品阻燃性能測定儀（垂直法），適用于各類織物和制品垂直方向底邊點火時燃燒性能的測定。用規定點火器產生的火焰，對垂直方向的試樣底邊中心點火，在規定的點火時間后，測量試樣的續燃時間、引燃時間及損毀長度。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍：
1.1 適用于各類織物和制品垂直方向底邊點火時燃燒性能的測定。
1.2 用規定點火器產生的火焰，對垂直方向的試樣底邊中心點火，在規定的點火時間后，測量試樣的續燃時間、引燃時間及損毀長度。
二、符合標準：
符合ASTM D 6413：2008《紡織品阻燃性能標準試驗方法（垂直法）》
三、主要性能參數：
3.1試驗箱：
3.1.1箱內尺寸為長308*深308*高762（mm）。采用鋼板經靜電高溫烤漆制成；
3.1.2箱的前部設有耐高溫玻璃制成的觀察門；
3.1.3箱頂有均勻排列的16個內徑為13mm的通風孔，為防止箱外氣流的影響，距箱頂外25mm處加裝頂板一塊；
3.1.4箱兩側下部各開6個內徑為13mm的通氣孔，孔徑中心線距箱底76mm；
3.1.5箱體制作參考ASTM D 6413:2008標準圖2a和圖2b。
3.2試樣夾：由兩塊厚2.0mm、長422mm、寬76mm的U形不銹鋼板構成，其內框尺寸為356mm*51mm。試樣固定于兩板中間，兩邊用夾子夾緊；參考ASTM D 6413:2008圖3a制作；
3.3點火器：
3.3.1結構：管口內徑為10mm，長度76mm，與一個可調式氣門燃燒器的基座連接；
3.3.2引火器：由孔徑1.5mm，距離點火器3.0mm的管子點火；
3.3.3測量火焰標尺：內焰為19mm，外焰為38mm；
3.3.4入口壓力：點火器入口壓力為17.2±1.7kpa；
3.3.5點火時間：0~99.99s/m/h，可任意設定，時間控制精度為0.05s；
3.3.6燃氣：純度為97%的甲烷；
3.3.7火焰高度：內焰為19mm，外焰為38mm ；
3.3.8參考ASTM D6413:2008標準圖4a制作。

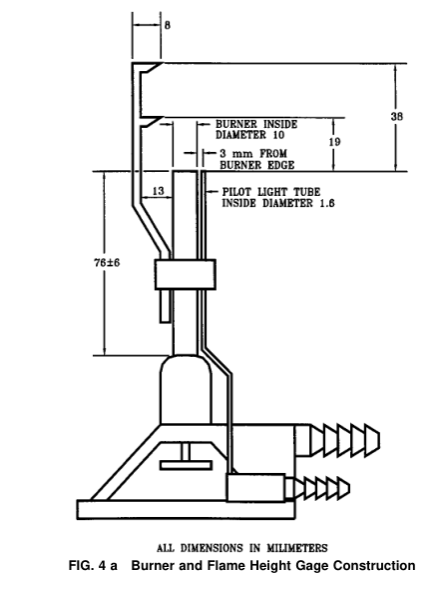

圖2、點火器
3.4重錘：每一個重錘附以掛鉤，掛鉤由直徑1.1mm，長度約76mm，在末端彎曲13mm成45°角的鋼絲制成。重錘質量（含掛鉤）分別為100g、200g、300g、475g；
3.4控制部分：
3.4.1采用繼電器+時間繼電器控制；
3.4.2配有火焰調節閥；
3.4.3配有燃氣切斷閥；
3.4.4點火計時：0~99.99s任意設定；
3.4.5續燃計時：0~99.99s；
3.4.6陰燃計時：0~99.99s；
3.4.7計時精度：0.1s；
