ZY6551 防火門門扇扭曲度D和彎曲度B試驗裝置
防火門門扇扭曲度D和彎曲度B試驗裝置適用于門扇扭曲度D試驗和門扇寬度（高度）方向彎曲度B1(B2)試驗；在門扇正反面的四個角處分別標出四個測點，每個測點距門扇橫邊和豎邊的距離均為20mm。三個頂尖分別放在門扇的三個任意側點處將門扇頂起，用高度尺測量第四個測點與平臺距離。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
ZY6551防火門門扇扭曲度D和彎曲度B試驗裝置

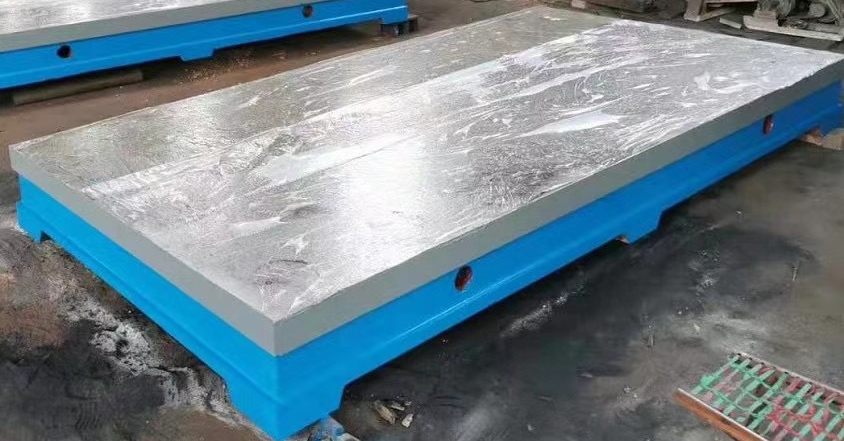

測量平臺
測量示意圖
1、適用范圍：
適用于門扇扭曲度D試驗和門扇寬度（高度）方向彎曲度B1(B2)試驗；
試驗方法：在門扇正反面的四個角處分別標出四個測點，每個測點距門扇橫邊和豎邊的距離均為20mm。三個頂尖分別放在門扇的三個任意側點處將門扇頂起，用高度尺測量第四個測點與平臺距離。
2、符合標準：
符合GB12955-2008《防火門》第6.8.2節“門扇扭曲度D”試驗。
3、技術參數：
3.1儀器組成：由平臺、三個頂尖、高度尺、游標卡尺、尼龍線、吊線錘組成；
3.2平臺：
3.2.1材質：鑄鐵測量平臺；
3.2.2規格：1.5m*3.0m；
3.2.3重量：1.2T;
3.2.4測量精度：三級；
3.2.5配送6塊墊鐵；
3.3頂尖:長145mm，最大直徑為45mm，地面支撐點直徑15mm。數量4個；
3.4高度尺：量程：0~300mm，分辨率：0.01mm，數量兩個；
高度尺
3.5游標卡尺：量程0~150mm，精度0.01mm；
3.6尼龍線：10mm，建筑用尼龍線；
3.7吊線錘：建筑用吊錘
參考標準：
6.8 形位公差
6.8.1 門扇兩對角線長度差|L1-L2|（見圖7）
采用鋼卷尺測量。
6.8.2.1 試驗設備：
平臺、三個頂尖、高度尺；平臺的尺寸不應小于1m×2m。
6.8.2.2 試驗步驟
6.8.2.2.1 在門扇正反兩面的四個角處分別標出四個測點，如一面為P1、P2、P3和P4測點，則另一面為對應的P1′、P2′、P3′和P4′測點，每個測點距門扇橫邊和豎邊的距離均為20mm。三個頂尖分別放在門扇的三個任意測點處（P1、P2和P3）將門扇頂起，如圖8所示。用高度尺測量第四個測點P4與平臺的距離h1。
6.8.2.2.2 將門扇反轉180°，按6.7.2.2.1的位置和方法測定平臺至P4′的距離h2。
6.8.2.2.3 門扇扭曲度D的計算公式
D——門扇扭曲度，單位為毫米（mm）；
h1——平臺至測點P4的距離，單位為毫米（mm）；
h2——平臺至測點P4′的距離，單位為毫米（mm）。
6.8.3.1 試驗設備：
平臺、四個頂尖、游標卡尺、尼龍線、吊線錐。平臺的尺寸應不小于1m×2m。
6.8.3.2 試驗步驟
6.8.3.2.1 將門扇平放在平臺的四個頂尖上，頂尖距門扇橫邊和豎邊的距離均為20mm，將兩端帶有吊線錐的細尼龍線橫跨于門扇寬度（高度）上，如圖9所示。用游標卡尺的深度尺在規定測量位置量出高度值，即為該規定測量點的彎曲度值。測量位置見圖10所示的Ｅ-Ｅ（Ｆ-Ｆ）、Ｅ′-Ｅ′（Ｆ′-Ｆ′）和Ｅ″-Ｅ″（Ｆ″-Ｆ″）的中點。
6.8.3.2.2 門扇反轉180°，測定門扇另一面的彎曲度值，測量位置和測量方法同6.7.3.2.1。
6.8.3.2.3 門扇寬度（高度）方向彎曲度值，取測量結果的極值h3（h4）。
6.8.3.2.4 門扇寬度（高度）方向彎曲度的計算公式
B1——門扇寬度方向彎曲度，單位為千分之一（‰）；
B2——門扇高度方向彎曲度，單位為千分之一（‰）；
h3——門扇寬度方向彎曲度值，單位為毫米（mm）；
h4——門扇高度方向彎曲度值，單位為毫米（mm）；
W——門扇寬度，單位為毫米（mm）；
H——門扇高度，單位為毫米（mm）。
注：括號內計算門扇高度方向彎曲度。
6.8.4 門框內裁口兩對角線長度差|L1′-L2′|（見圖13）
采用鋼卷尺測量。
采用鋼卷尺測量。
圖7 門扇對角線長度測量位置示意圖
6.8.2 門扇扭曲度D
6.8.2.1 試驗設備：
平臺、三個頂尖、高度尺；平臺的尺寸不應小于1m×2m。
6.8.2.2 試驗步驟
6.8.2.2.1 在門扇正反兩面的四個角處分別標出四個測點，如一面為P1、P2、P3和P4測點，則另一面為對應的P1′、P2′、P3′和P4′測點，每個測點距門扇橫邊和豎邊的距離均為20mm。三個頂尖分別放在門扇的三個任意測點處（P1、P2和P3）將門扇頂起，如圖8所示。用高度尺測量第四個測點P4與平臺的距離h1。
6.8.2.2.2 將門扇反轉180°，按6.7.2.2.1的位置和方法測定平臺至P4′的距離h2。
6.8.2.2.3 門扇扭曲度D的計算公式
D=|h2–h1|/2·······················（1）
試（1）中：D——門扇扭曲度，單位為毫米（mm）；
h1——平臺至測點P4的距離，單位為毫米（mm）；
h2——平臺至測點P4′的距離，單位為毫米（mm）。
圖8 門扇扭曲度測量示意圖
6.8.3 門扇寬度（高度）方向彎曲度B1（B2）
6.8.3.1 試驗設備：
平臺、四個頂尖、游標卡尺、尼龍線、吊線錐。平臺的尺寸應不小于1m×2m。
6.8.3.2 試驗步驟
6.8.3.2.1 將門扇平放在平臺的四個頂尖上，頂尖距門扇橫邊和豎邊的距離均為20mm，將兩端帶有吊線錐的細尼龍線橫跨于門扇寬度（高度）上，如圖9所示。用游標卡尺的深度尺在規定測量位置量出高度值，即為該規定測量點的彎曲度值。測量位置見圖10所示的Ｅ-Ｅ（Ｆ-Ｆ）、Ｅ′-Ｅ′（Ｆ′-Ｆ′）和Ｅ″-Ｅ″（Ｆ″-Ｆ″）的中點。
6.8.3.2.2 門扇反轉180°，測定門扇另一面的彎曲度值，測量位置和測量方法同6.7.3.2.1。
6.8.3.2.3 門扇寬度（高度）方向彎曲度值，取測量結果的極值h3（h4）。
6.8.3.2.4 門扇寬度（高度）方向彎曲度的計算公式
B1（B2）=h3（h4）/W（H）×1000···················（2）
式（2）中：B1——門扇寬度方向彎曲度，單位為千分之一（‰）；
B2——門扇高度方向彎曲度，單位為千分之一（‰）；
h3——門扇寬度方向彎曲度值，單位為毫米（mm）；
h4——門扇高度方向彎曲度值，單位為毫米（mm）；
W——門扇寬度，單位為毫米（mm）；
H——門扇高度，單位為毫米（mm）。
注：括號內計算門扇高度方向彎曲度。
圖9 門扇彎曲度測量示意圖
圖10 門扇高度（寬度）方向彎曲度測量位置示意圖
圖11 門扇高度方向彎曲度示意圖
12 門扇寬度方向彎曲度示意圖
6.8.4 門框內裁口兩對角線長度差|L1′-L2′|（見圖13）
采用鋼卷尺測量。
圖13 門框內裁口對角線長度測量位置示意圖
