ZY6503-JB-PC 滅火器筒體水壓強度及壓力交變試驗機

應用范圍：

標準分類行業分類消防器材滅火器

>產品彩頁
>產品文檔

在線咨詢

在線QQ

微信咨詢

適用范圍
符合標準
主要特點
主要參數
技術服務

一、適用范圍：

1.1適用于手提式水基型、干粉型、潔凈氣體滅火器的試驗；

1.2適用于規格為1~12kg以及2L~9L手提式滅火器的水壓試驗、膨脹率、筒體爆破試驗以及壓力交變試驗。

1.3適用于手提式二氧化碳滅火器，規格為7kg，爆破壓力不超過25Mpa的水壓強度試驗和水壓爆破試驗；

1.4適用于規格為1~12kg以及2L~9L手提式滅火器的水壓試驗、膨脹率、筒體爆破試驗以及壓力交變試驗。

二、符合標準：

2.1符合 GB4351.1-2005《手提式滅火器第一部分：性能和結構要求》第7.8.1節“水壓試驗”；

2.2符合 GB4351.1-2005《手提式滅火器第一部分：性能和結構要求》第7.8.2節“爆破試驗”；

2.3符合 GB4351.1-2005《手提式滅火器第一部分：性能和結構要求》標準第7.8.4節“壓力交換試驗”；

2.4符合 GB4351.1-2005《手提式滅火器第一部分：性能和結構要求》標準第7.9.1節“安全膜片動作試驗”；

2.5符合 GB4351.1-2005《手提式滅火器第一部分：性能和結構要求》標準第7.9.1節“安全閥動作試驗”；

2.6符合 GB4351.1-2005《手提式滅火器第一部分：性能和結構要求》標準第7.12.1節“承受內牙的塑料件試驗”；

2.7符合GB/T4351.3-2005《第 3 部分：檢驗細則》標準要求；

2.8符合GA 86-2009《簡易式滅火器》第6.5節“水壓強度試驗”；

2.9符合GB8109-2005《推車式滅火器》第7.8.2“器頭、閥門和瓶口水壓試驗”；

2.10符合GB8109-2005《推車式滅火器》第7.8.2“推車式滅火器筒體爆炸試驗”；

2.11符合GB8109-2005《推車式滅火器》第7.9.1節“推車式滅火器安全膜片動作試驗”：

2.12符合GB8109-2005《推車式滅火器》第7.9.2節“推車式滅火器安全閥動作試驗”；

2.13符合GB8109-2005《推車式滅火器》第7.13.1“承受內壓的塑料件爆破強度試驗”

2.14符合GB/T15385-2011《氣瓶水壓爆破試驗方法》標準要求。

三、主要特點：

3.1 計算機自動控制，自動采集試驗數據，并全程記錄試驗數據，界面操作靈活，自動生成完善的格式化報告，壓力控制精確，試驗采用美國NI公司設備專用開發軟件LabView，傳感器具有標定界面， PLC 執行控制，使爆破、水壓試驗實現高效自動化；工作穩定，配件齊全。

3.2 水壓試驗箱操作平臺前開門結構，方便其他滅火器安裝在操作工位上，操作方便，采用透明的防護罩+不銹鋼防護烤漆板，試驗過程一目了然；配套不銹鋼拉絲操作臺經久實用，美觀大方。

3.3 連接方式：采用高壓軟連接+快速連接頭方式進行連接。

3.4 升壓系統：為自動升壓控制,可進行人工操作，同時進行多個產品的測試。耐壓測試臺均有兩個測試接口，每個測試接口均有工位控制閥。材質為不銹鋼防護孔板外加有機玻璃。

3.5采用銅和不銹鋼等防腐蝕、防銹材質的系統氣管路配件。

3.6安全措施：

3.6.1 高壓系統采用雙保險防范措施，即壓力變送器控制水壓，電接點壓力表控制最高水壓；

3.6.2 爆破操作臺采用優質鋼板制作，表面靜電烤漆處理，保障了人員的安全性，試驗有可能著水的部分由不銹鋼制作，表面噴塑保護；

3.7 核心部件采用高壓泵（德國 Vano 瓦諾）國際知名品牌，確保其耐用性；

3.8 整體設計合理，維修保養方便快捷。自動恒壓，輕微滲漏自動補充恒定壓力。高壓管路超數倍制作，經久耐用。

四、主要技術參數：

4.1壓力調控范圍：0-25Mpa；

4.2高壓泵壓力：0~28Mpa。

4.3高壓出水量：16L/min；

4.4壓力傳感方式：電流變送器方式；傳感精度 0.25%F.S,分辨率：0.1Mpa。

4.5穩壓裝置耐壓：30Mpa；

4.6壓力采集間隔：＜100ms；

4.7變頻器調頻范圍：0-50Hz；

4.8 耐壓控制工位數量：耐壓操作臺兩個試驗接口；在整個密封并可觀察的空間內進行；

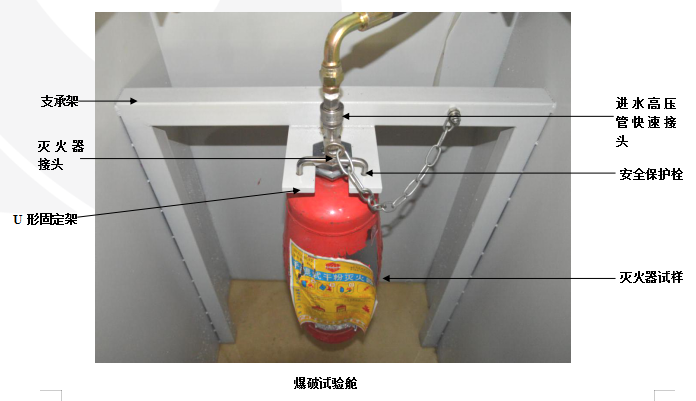

4.9爆破試驗工位：適用于12kg以內的滅火器試驗樣品一個工位試驗；

4.10試驗介質：室溫水（循環使用，帶過濾裝置），水溫不低于 5℃；

4.11循環次數：0~999999次任意設定，壓力交變試驗；

4.12電源：AC380V,功率：7.5KW；

4.13主機體積尺寸（僅作參考）：長 1950x 寬 850mmx 高 1300mm 重量：約330Kg；

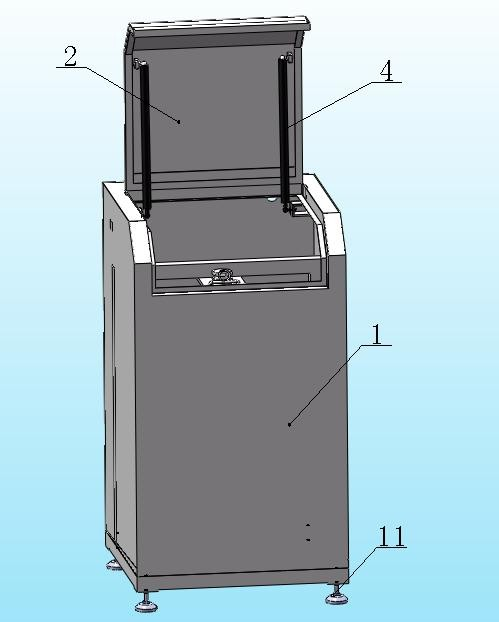

4.14爆破試驗箱尺寸（僅作參考）：長 1200x 寬 800mmx 高 1300mm 重量:約170Kg；

4.15試件類型：簡易式滅火器、手提式滅火器；

4.16電腦：1臺, 軟件：一套。

4.17試樣容器膨脹率：采用精密天平，測量精度為0.5g/15kg；

4.18配連接管一套。

五、儀器結構

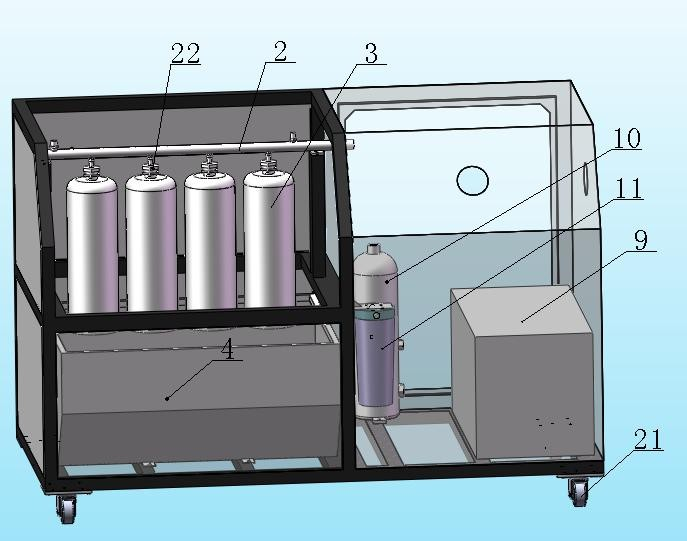

5.1儀器組成：由水壓試驗部分、爆破試驗部分、計算機操作控制部分組成；

5.2計算機控制部分：

5.2.1系統為自動升壓控制,也可進行人工操作。水壓試驗箱有兩個測試接口，每個測試接口均有工位控制閥。系統可以同時進行多個產品的測試，箱體分別為前上開門可視耐壓操作臺；

5.2.2安全措施：高壓系統采用雙保險防范措施，即壓力變送器控制水壓，電接點壓力表控制最高水壓。一方面如有失效，另一方面也可保證試驗人員和設備的安全。高壓管路超數倍耐壓能力制作，經久耐用；

5.2.3 整體設計合理，維修保養方便快捷；

5.2.4 試驗壓力控制精確高，穩壓壓力誤差遠優于國家標準。

5.2.4 材質：采用優質鋼板制作，表面靜電烤漆處理，經久實用，美觀大方。

5.2.5 試驗由計算機自動控制，全程自動記錄試驗數據，試驗結束后可按要求點擊生成 Excel報表，實現高效自動化；控制軟件采用美國NI公司精密儀器設備專用開發軟件LabView，界面操作靈活，傳感器具有標定界面，采用 PLC 執行控制，性能穩定。

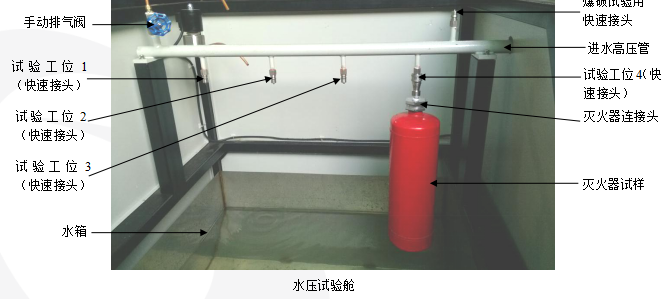

六、水壓試驗部分：

6.1系統為自動升壓控制,也可進行人工操作。耐壓測試臺有兩個測試接口，每個測試接口均有工位控制閥。系統可以同時進行多個產品的測試。箱體分別為前上開門可視耐壓操作臺；接口采用臺灣亞德克高壓快速接口。材質為不銹鋼。

6.2試驗類型：滅火器筒體與器頭可分別進行試驗。連接零件與連接部位可經受30MPa 以上的水壓試驗。

6.3 水管：采用高壓軟管，最高耐壓 35MPa；

6.4 液壓部分：通過變頻器+計算機+PLC調節升壓速率和控制精度；

6.5 打壓裝置：采用德國 Vano 瓦諾的高壓泵以及穩壓灌，試驗壓力穩定性非常高6.6 儲水裝置：采用 SUS304 不銹鋼制成。在試驗后水經過過濾網過濾后達到循環利用，避免浪費；
