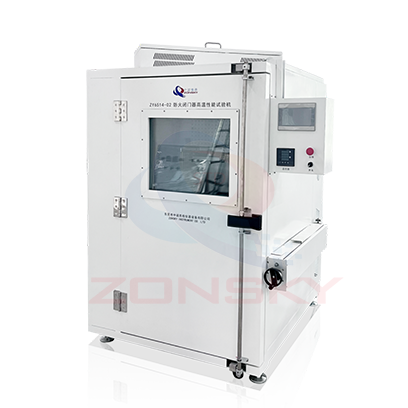

ZY6514-02 防火閉門器高溫性能試驗機
ZY6514-02防火閉門器高溫性能試驗機
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
1.符合GA 93-2004《防火閉門器》第8.3節防火門閉門器在高溫下的性能；
1試驗設備由防火門、刻度盤、測力計掛鉤、測力計、保溫罩、位移計、牽引線、加熱器、熱電偶、溫度控制器、計時器和計數器等組成等組成（見上面的結構圖）；
2設備整體外形尺寸：長×寬×高1050mm×1200mm×1900mm；
2試驗防火門規格：寬×高450mm×1000mm，門扇質量40kg。
3配重90kg，最大加載（包括門40kg）：130kg，通過變更配重，可增加門扇質量以適應不同規格防火門閉門器的要求：
4試驗工位：單工位；
5保溫罩尺寸:(寬×深×高)770mm×905mm×1450mm，保溫罩材料：其正面采用耐熱透明的高溫玻璃，其他部分采用填充保溫棉制作。
6加熱器：加熱器可采用電加熱。加熱系統有循環風道，風道內裝加熱管。
7熱電偶：熱電偶為K型熱電偶2支，其絲徑為0.5mm，測溫范圍為0℃-200℃，一支位于防火門閉門器的正上方，另一支位于防火門閉門器靠門軸的一側，其測溫端距防火門閉門器的距離均為50mm。
8溫度控制器：溫度控制器控制加熱器的輸出，使保溫罩內的溫度以10℃/min的速率升至150℃，并能保持恒溫，溫度控制最大允許誤差為±10℃。
9刻度盤：用SUS304不銹鋼材料制成，安裝在門扇下部，其分度值為1°，量程為0-90°。安放位置為有把手一側門邊緣開啟時在地面的投影圓弧外接圓弧。
10測力計掛鉤：測力計掛鉤的位置，距門扇下邊緣500mm，距門軸轉動中心為440mm處。
11測力計：測力計實測負載應在測力計有效量程的20%-80%范圍內，測力計的最大允許誤差為±2N。測量力矩的范圍為0-120N·m，力臂為0.44m，測力計范圍為0-273N。
3.12位移計：位移計的接觸點距門軸轉動中心400mm，距門扇下邊緣100mm，位移計的最大允許誤差為0.01mm。數顯功能。具有便捷的拆裝功能，做耐久試驗時需拆除。
3.13牽引線：牽引線采用φ1.0mm-1.2mm的鋼絞線，其長度為500mm。兩頭留有掛掛鉤的孔
3.14計時器：采用秒表，其測量最大允許誤差為±0.1s。
3.15計數器：能準確記錄門扇關閉次數的儀器。上限能在1~999999之間任意設定，自動停機，斷電記憶，恢復供電后能繼續計數。
3.16供電要求：AC380V，15kW。
