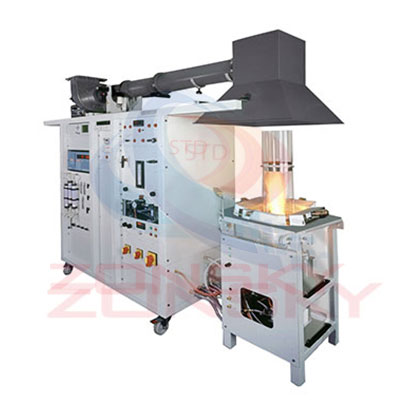

ZY6243B ASTM E2058 標準火焰傳播量熱儀
ZY6243B ASTM E2058標準火焰傳播量熱儀,火焰蔓延量熱儀，通過測量化學（Qchem）和對流（Qc）的熱釋放速率，質量損失率（m）來確定一個橫向放置試樣的有效燃燒熱（EHC）;主要測量參數有著火時間（Tign）、質量損失速率（m）、化學（Qchem）熱釋放速率、對流（Qc）熱釋放速率、有效燃燒熱（EHC）、煙霧生成速率。
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
適用范圍
1 火焰傳播量熱儀（FPA）測量材料的燃燒特性。主要測量參數有著火時間（Tign）、質量損失速率（m）、化學（Qchem）熱釋放速率、對流（Qc）熱釋放速率、有效燃燒熱（EHC）、煙霧生成速率。測試范圍有各種材料、部件和最終產品以及各種聚合物材料，但不適于爆炸性物體。
1.2 FPA有4個試驗方法：
1）著火試驗法（Ignition test method）：水平放置試樣。從外部施加一定輻射熱通量，直到該試樣著火，確定著火所需的時間；
2）燃燒試驗法（Combustion test method）：通過測量化學（Qchem）和對流（Qc）的熱釋放速率，質量損失率（m）來確定一個橫向放置試樣的有效燃燒熱（EHC）;
3）熱解試驗法(Pyrolysis test method): 是在不同外部輻射熱通量下，測量材料所產生的質量損失速率（m），并確定一個橫向放置試樣材料的氣化熱（ΔHg）。使用外部輻射熱通量至少五個值進行測試；
4）火災傳播試驗法（Fire propagation test method）：針對垂直放置的試樣，來確定火焰向上傳播和燃燒過程中所產生的化學（Qchem）熱釋放速率。
1.3 火焰傳播量熱儀（FPA）的試驗結果可以評價材料特有的可燃性，為火焰傳播速度和火災發展模型、危險評估、建筑和產品設計以及材料研發提供必要的依據。
符合標準：
2.1符合ISO12136-2011《Reaction to fire tests — Measurement of material properties using a fire propagation apparatus》標準；
2.2符合ASTM E2058-2013《Standard Test Methods for Measurement of Material Flammability Using a Fire Propagation Apparatus (FPA)》標準。
2.3符合FM4910-2004《Cleanroom Materials Flammability Test Protocol》 標準
主要特點：
3.1集成箱體，內嵌計算機和液晶顯示器。
3.2計算機控制界面：采用美國NI公司精密儀器專業開發軟件（Labview)，界面嚴謹，自動化程度高，所有的繁瑣程序和運算都已集成計算機里，反應速度非常快，操作方便，人性化界面，傻瓜式操作；
3.3可設置各個傳感器校準模式，包括氧氣分析儀、二氧化碳分析儀、一氧化碳分析儀、微壓差傳感器、煙密度測量系統、稱重裝置、質量流量控制的單點或雙點校準，以獲得最佳線性；
3.4狀態檢查界面，可一目了然的獲取儀器的各個傳感器部件的工作狀態；可記錄各個傳感器的工作數值，包括微壓差傳感器、煙囪溫度、氧氣分析儀、二氧化碳分析儀、一氧化碳分析儀；報告模板為EXCELL格式，可顯示圖形及數值模式。
3.5氣體分析儀：采用德國西門子整機原裝進口。氧氣（O2）; T90響應時間≤5S；二氧化碳（CO2）、一氧化碳（CO）: T90響應時間≤3.5S；優于標準中響應時間：T90≤12S非常多。T90響應時間非常重要，直接決定了采集數據的真實性。
主要參數：
5.1設備由以下組成：紅外加熱系統、質量測量系統、燃燒器、計時器、氣體分析儀、燃燒爐膛、水冷卻裝置、排氣系統、測試段、校驗系統、數據采集系統
5.2紅外加熱系統：由240mm長，81mm高和81mm寬的紅外線加熱器和電源控制器組成；
5.2.1紅外線加熱器：為一個反射箱體，里面裝有六支石英燈，每支石英燈管功率為500W，石英管長度為127mm，管徑為9.5mm。在石英燈管的窗口前測量的輻射熱通量510kw/M2；
5.2.2冷卻方式：為了延長使用壽命，反射箱體采用水冷卻，在石英玻璃窗和反射鏡之間采用空氣冷卻；
5.2.3電源控制器：保證加熱器所需要的電壓，不管負載電阻（如鎢/石英燈的熱/冷電阻）的變化，可以通過調節相位角功率來控制。
5.3稱重裝置：
5.3.1稱重傳感器量程0~1000g，分辨率0.1g；
5.3.2裝置結構：在傳感器上方固定一個直徑為6.35mm，長度為330mm的不銹鋼管，在不銹鋼管上安裝一個直徑為100mm，厚度為1.5mm的鋁合金板。
5.3.3響應時間：<2S
5.3.4穩定性：進行標定時，輸出漂移在30min內不超過1g
5.4乙炔燃燒器：
5.4.1設有調節裝置，可調節乙炔和空氣的流量使火焰為10mm；
5.4.2燃燒嘴：為長50mm水平不銹鋼管，尾端外徑6.35mm，內徑為4.70mm；
5.4.3在水平段裝有四個孔的陶瓷穩流器，可穩定火焰和防止回火；
5.4.4燃燒嘴能夠旋轉和升高，以便在試樣附近的特定位置保持水平火焰；
5.5計時器：誤差1s/h；
5.6氣體分析系統：由氣體取樣系統和氣體分析儀器組成
5.6.1氣體取樣裝置：
5.6.1.1組成：由取樣探頭、取樣泵、煙塵過濾器、冷凝器、廢氣排泄、排空的旁路系統，水分過濾器和 CO2過濾器；
5.6.1.2取樣探頭安裝在排煙管道的測量段上，氣體混合均勻的部位，取樣管進氣孔應向下，以避免煙垢的阻塞。
5.6.1.3取樣泵：德國KNF隔膜泵，流量為12L/min，真空度: 700㎜Hg，壓力: 2.5 bar。
5.6.1.4煙塵過濾器：采用日本富士品牌。濾頭為固體PTFE組成，內部為0.5um PTFE過濾材料。
5.6.1.5 CO2過濾器：美國Miller米勒進口二氧化碳過濾器，內附CO2過濾材料，濾頭為固體PTFE組成，高防腐。
5.6.1.6水分過濾器：采用日本富士品牌。濾頭為固體PTFE組成，底部液體可通過蠕動泵排出。
5.6.1.7冷凝器：為法國泰康壓縮機式冷凝器，冷卻容量320KJ\h，露點穩定度0.1度，露點靜態變化0.1K，能將樣氣冷卻-5°C到0°C之間。
