ZY6254A-ZN 風速儀檢測風洞

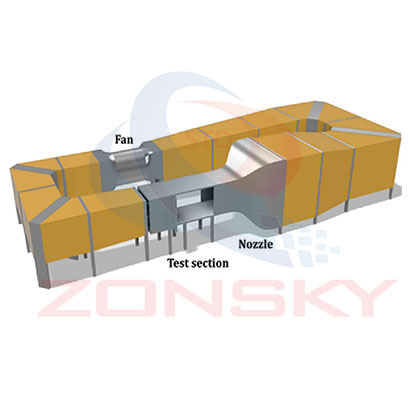

ZY6254B-ZN 智能型閉環式風洞試驗臺，適用于模擬隧道用作校正風速表度量單位標準。風量由風機加變頻器調節，空氣由OPEN測試段吸入，經入口段、軸流分機、擴充段、穩定段、整流段、收縮段、溫度測量段，風速測量段、試驗段、再到入口段等組成。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
適用范圍：
ZY6254B-ZN 智能型閉環式風洞試驗臺，適用于模擬隧道用作校正風速表度量單位標準。風量由風機加變頻器調節，空氣由OPEN測試段吸入，經入口段、軸流分機、擴充段、穩定段、整流段、收縮段、溫度測量段，風速測量段、試驗段、再到入口段等組成。
二、主要技術參數：
2.1測量系統：
2.1.1采用帶觸摸屏+PLC控制，Labview設備和儀器專用開發軟件，界面嚴謹，自動化程度高。采用全套先進的數字式實時數據測量及采集系統并自動開發了數據分析和處理軟件，自動循環實驗程序，即時生成表格和記錄。有足夠的存儲量，供用戶自己使用。人性化設計。
2.2入口段：由1600mm*1800mm長方形管道組成；
2.3風機;
2.3.1風量：25萬m3/h
2.3.2功率：130kw;
2.3.3風壓：全壓1228Pa
2.4擴充段：由風機出口擴充到（3000*3000）mm；
2.5穩壓段：（3000*3000）mm，使紊亂不均的氣流有足夠的時間穩定下來衰減氣流中的施渦，提高氣流中的旋渦，提高氣流在方向和速度上的均勻性；
2.5整流段（紊流）：（3600*3800）mm，由數層金屬絲網組成的整流網，可使大尺度的旋渦分割為小尺度的旋渦，而小尺度的旋渦可在穩定段中迅速衰減下來，從而降低氣流的湍流度特別是軸曲端流度，整流裝置使速度大的氣流能量損失大，速度小的氣流能量損失小，起到使氣流速度分布均勻的作用；
2.6收縮段：由（3600*3800）mm收縮到（1200*1200）mm，連接整流段與穩定段之間的一段光滑過渡管道為收縮段。收縮段使整流段的氣流均勻地加速后進入穩定段，有助于提高試驗段氣流的均勻性，降低湍流度。
2.7試驗段：為方形（1200*1200*1200）mm，為OPEN，為測試樣品區域。
2.8測量段：
2.8.1測量溫度、壓力、流量等測量。
2.8.2測量段規格：（1200*1200）mm，長為800mm；
2.8.3測速段：風速40m/s，可調節，精度為20%-100%，＜1%。測量位置橫截面幾何中心點測量；采用熱球式電風速計測量，量程為0~50m2/h；
2.8.4壓力測量：采用5點測量，4個測量點為四個面中心點各安裝一個，第5個點為截面積的中心點測量；采用皮托管+微差壓力計測量
2.8.5溫度測量：采用5點測量，4個測量點為四個面中心點各安裝一個，第5個點為截面積的中心點測量；采用PT100傳感器測量
