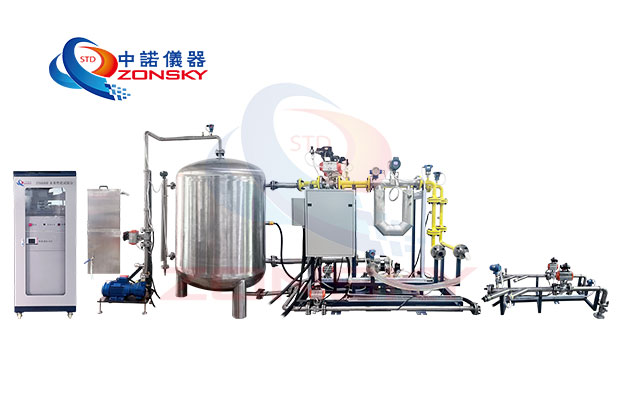

ZY6448B 水泵性能試驗臺

ZY6448B水泵特性試驗臺，由微機測控系統的硬件部分適用于離心式和往復式的背負式森林消防泵性能的自動化檢測，離心泵、消防泵、往復泵、容積泵、自吸泵回轉動力泵的性能試驗、密封強度試驗、靜壓強度試驗、真空密封試驗、引水裝置性能試驗、機械性能試驗、連續運轉試驗、傾斜試驗、啟動性能試驗 1m、3m、7m吸程試驗。其中密封和強度、真空密封為獨立撬裝箱體設備。

應用范圍：

行業分類消防器材

>產品彩頁
>產品文檔

在線咨詢

在線QQ

微信咨詢

適用范圍
符合標準
主要特點
主要參數
技術服務

ZY6448B水泵特性試驗臺，由微機測控系統的硬件部分適用于（自帶汽油機或試驗臺電機驅動情況下）離心式和往復式的背負式森林消防泵性能的自動化檢測，離心泵、消防泵、往復泵、容積泵、自吸泵回轉動力泵的性能試驗（開式試驗臺，特性曲線不含汽蝕試驗）、密封強度試驗、靜壓強度試驗、真空密封試驗、引水裝置性能試驗（時間和可靠性等）、機械性能試驗、連續運轉試驗、傾斜試驗、啟動性能試驗 1m、3m、7m吸程試驗。其中密封和強度、真空密封為獨立撬裝箱體設備。

GB 6245-2006 《消防泵》

GB/T 40347-2021 《植物保護機械往復式容積泵和離心泵試驗方法》

GB/T 7784-2018 《機動往復泵試驗方法》

GB/T 9234-2018 《機動往復泵》

GB/T 40077-2021 《往復式容積泵和泵裝置技術要求》

GB/T 19840-2005 《回轉容積泵技術要求》

GB/T 25141-2022 《自吸式回轉動力泵》

團體標準報批稿《偏擺式自吸森林消防泵》

Q/QN005-2014 《森林消防泵》

GB/T 3216-2016 回轉動力泵水力性能驗收試驗 1級、2級和3級

GB/T20801-2006《壓力管道規范工業管道》

GB/T?14976-2012 《流體輸送用不銹鋼無縫鋼管》

GB/T?9112～9125-2010 《鋼制管法蘭、墊片、緊固件》

HG/T 20592～20635-2009《鋼制管法蘭、墊片和緊固件》

主要參數

技術標準及測量精度：符合GB 6245-2006 《消防泵》、GB/T3216-2016 《回轉動力泵性能驗收試驗 1級、2級和3級》及GB/T 7784-2018《機動往復泵試驗方法》并達到Ⅰ級精度要求。

測試的主要參數范圍：

測量流量：0～540L/min；（采用電磁流量計，傳感器單獨走線，接儀表部分轉換，4～20mA電流信號輸出）；

流量計精度：0.5%（水）

最大揚程： 1000 m（采用壓力變送器分別測量泵進出口壓力，其中進口負壓力變送器,4-20mA電流信號輸出，出口壓力4～20mA電流信號輸出。

出口壓力傳感器 0～10 Mpa 壓力傳感器精度±0.25%。

吸口負壓力傳感器 0～-0.1 Mpa 壓力傳感器精度±0.25%。

轉速：500～10000rpm。

介質溫度RT，傳感器0～100℃ 傳感器精度±0.3℃ 。

驅動電機功率：≥11kW。

扭矩范圍：低速≥20Nm，高速≥10Nm。

試驗管道：泵吸入口DN50,25,出口 DN50,25，配置現有樣品表其他備用管路接口。

系統承壓：泵出口管路10MPa，管路設計選件壓力10MPa。泵入口管路1MPa，管路設計選件壓力1.6MPa。

系統上位機采用工業控制計算機，下位機采用PLC。H-Q曲線、P-Q曲線、RPM-Q曲線實時顯示。

水泵特性微機測控系統具有自動控制功能，水泵工況采用變頻調節，閥門采用電動調節方式，DN50；

試驗臺可以對泵入口壓力、出口壓力、轉速、扭矩、流量等參數進行測量和控制，采用工控機自動控制和數據處理。能夠實現水泵性能測試、測試數據及曲線繪制，輸出報告(EXCL)。

系統管路采用防腐管路。

工作條件：溫度5℃- 40℃，濕度≤95% 。
