1、適用范圍：
適用于防火卷簾簾面漏煙量試驗。
2、符合標準：
2.1 符合GB14102-2005《防火卷簾》之7.4.2.2簾面漏煙量標準要求
3、主要技術參數：
3.1試驗設備組成：進氣閥、引風機、旁通調節閥、壓力傳感器、溫度測量、連接管道、氣體流量計、測量管道組成。見圖1

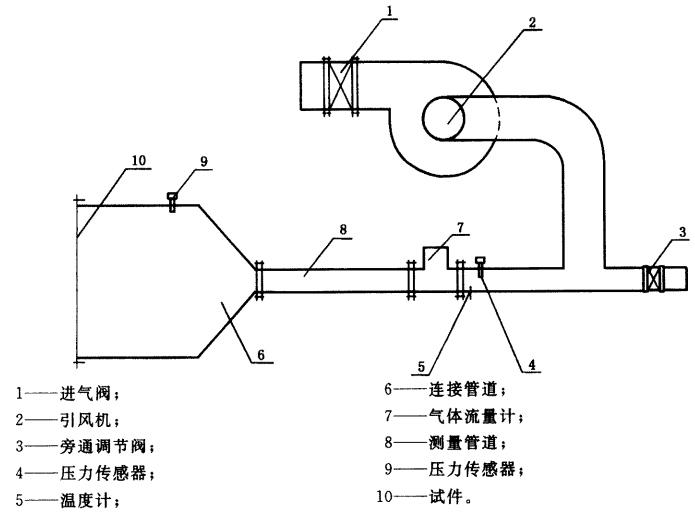

圖1簾面漏煙量試驗設備示意圖
3.2連接管道：試件通過連接管道與氣體流量計相連，連接管道的截面尺寸為1m*1m軸向長度為2m；
3.3測量管道和氣體流量計：氣體流量采用標準孔板、流量測量儀表進行測量。氣體流量計的測量精度應不低于±51min。流量計安裝在測量管道中；
3.4壓力傳感器：測量范圍0~100pa，測量并顯示連接管道和測量管道內的氣體壓力，其測量精度應不低于±3Pa；
3.5溫度測量：采用溫度傳感器，測量并顯示測量管道內的氣體溫度，其測量精度應不低于±1℃。
3.6引風機系統：包括引風機、進氣閥、旁通調節閥和旁通管道。
3.7控制系統：采用計算機、采集卡控制。實時抓取和記錄數據，并通過計算機自動計算出漏煙量。
