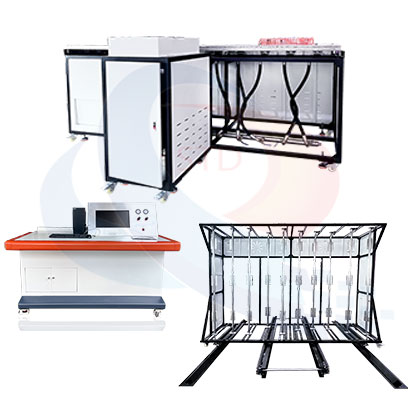

ZY6600-FB 熱源模擬裝置
ZY6600-FB熱源模擬裝置，用于模擬熱源，可產生輻射、對流與傳導熱的熱源。
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍：
1.1用于模擬熱源，可產生輻射、對流與傳導熱的熱源。
二、主要性能參數：
2.1整套儀器組成：由試驗室、熱源、輻射試驗系統、對流試驗系統、導熱試驗系統、采集模組、計算控制系統組成；
2.2試驗室：
2.2.1試驗室規格：長2.5m，深2.5米，高0.5m；
2.2.2試驗室采用三層結構：內外為不銹鋼，中間為150mm厚的高溫隔熱棉；
2.2.3前面帶有觀察窗；
2.2.4帶有抽風排煙裝置；
2.2.5設有強制空氣對流系統，可產生0.5m/s-8m/s的熱流源；
2.2.6可滿足樣品規格50cm×30cm×200cm的試驗。
2.3熱源：
2.3.1采用燃?xì)馊紵鳎畲鬅嶂禐?00kw（25.8萬大卡）；
2.3.2熱量范圍：10kw／m2～200kw／m2內可調；
2.3.3熱量測量：采用進口軍工級熱電堆式式熱流計，配備便攜式水冷卻系統。量程為(0~250)KW/ m2，精度為±3%。輻射接收靶的直徑為12.5mm，表面覆有耐久的無光澤黑色涂層。輻射接收靶為水冷式。熱流計的精度為1%，附帶可追溯至NIST的校準報告一份
2.3.4空氣：采用壓縮空氣，供應壓力為0~0.1MPa可調；
2.3.5空氣壓力調節：采用變頻器，任意設定，由計算機自動調節；
2.3.6燃?xì)猓翰捎?0kg灌裝天然氣二瓶（由需方提供）；
2.3.7燃?xì)庹{(diào)節：采用質量流量計，由計算機根據熱值自動調節；
2.3.8燃燒器能滿足對樣品水平方向0°、30°、45°、60°、90°角度測量；
2.3.9升溫速率：可達10℃/min；
