一、適用范圍：
1.1適用于閥門閥體強度試驗、閥門密封試驗、單向閥正反向密封試驗；
1.2通用閥門進出口公稱尺寸為300mm；
1.3通用閥門額定工作壓力1.5MPa
二、符合標準：
2.1符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.2.4節消防甲閥“閥體強度”；
2.2符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.2.5節消防甲閥“密封性能”；
2.3符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.3.3節消防球閥“強度要求”
2.4符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.3.3節消防球閥“密封性能”；
2.5符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.4.4節消防電磁閥“強度要求”；
2.6符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.4.5節消防電磁閥“密封性能”；
2.7符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.5.6節消防碟閥“強度要求”；
2.8符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.5.7節消防碟閥“密封性能”；
2.9符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.6.2節消防截止閥“強度要求”；
2.10符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.6.3節消防截止閥“密封性能”；
2.11符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.8.3節消防單向閥“正向密封要求”
2.12符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.8.4節消防單向閥“反向密封要求”；
2.13符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.8.4節消防單向閥“強度要求”；
2.14符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.9.5節消防地埋甲閥“強度要求”；
2.15符合GB5135.6-2018《自動噴水滅火系統 第6部分：通用閥門》第6.9.5節消防地埋甲閥“密封要求”；
三、主要技術參數;

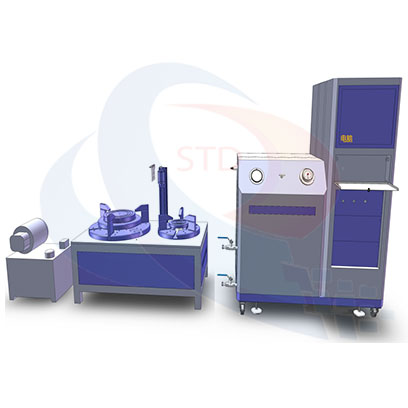

3.1儀器組成：由壓力源、試驗部分、操作控制部分組成；
3.2壓力源：
3.2.1試驗介質：水（循環使用，帶過濾裝置）；
3.2.2試驗壓力：0.005Mpa~6MPa；
3.2.3高壓泵壓力：0~10Mpa；
3.2.4升壓速率：0.015~6Mpa/min；
3.2.5穩壓裝置：當水壓小于3.0MPa，壓力波動值小于±0.05MPa；當水壓高于3.0MPa時，壓力波動值小于±0.1MPa；
3.2.6壓力傳感器：0~15Mpa。精度為±0.01MPa，分辨率為0.001MPa；
3.2.7壓力采集間隔：100ms；
3.2.8流量：12L/min。
3.3試驗部分：
3.3.1連接管件：300mm；
3.3.2各試樣連接接口共八套；
3.4操作控制部分：
3.4.1采用計算機+PLC+模塊采集和控制；
3.4.2壓力控制和穩壓采用變頻器控制；
3.4.3保壓時間：0~99.99min可設定；
3.5整機功率：7.5KW
3.6外形尺寸：
3.6.1主機體積（約）長2.5m×寬0.85m×高1.65m
4.6.2整機重量：350kg。
