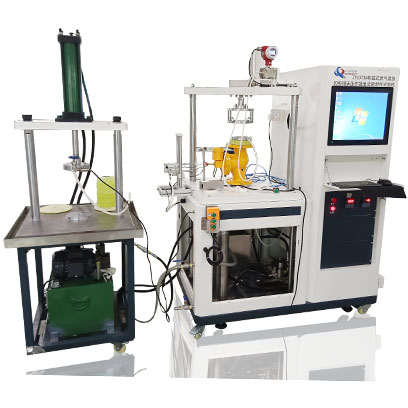

ZY6373A-ZH 電磁式燃氣緊急切斷閥綜合性能試驗裝置
ZY6373A-ZH電磁式燃氣緊急切斷閥綜合性能試驗裝置，適用于測試CJ/T 394-2018《電磁式燃氣緊急切斷閥》規定的外密封、內密封、額定流量、緊急切斷性能、耐久性等項目；適用規格：DN15、DN20、DN25、DN40、DN50、DN80、DN100、DN150、DN200、DN250、DN300。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、主要用途：
1.1適用于測試CJ/T 394-2018《電磁式燃氣緊急切斷閥》規定的外密封、內密封、額定流量、緊急切斷性能、耐久性等項目；
1.2切斷閥規格：DN15、DN20、DN25、DN40、DN50、DN80、DN100、DN150、DN200、DN250、DN300。
二、符合標準：
符合CJ/T 394-2018《電磁式燃氣緊急切斷閥》第7.4條“外密封”、7.5條“內密封”、7.6條“額定流量”、第7.7條“緊急切斷性能”、第6.11條“耐久性”試驗；
三、主要特點：
3.1由計算機+PLC+模塊采集數據和控制壓力、保壓時間以及升壓速率等等。
3.2試驗由計算機自動控制，并全程記錄試驗數據，可按要求自動生成報表。占地小，結構緊湊，自動化程度高，工作穩定，配件齊全。
3.3計算機軟件：采用美國NI精密設備開發軟件LabView，我公司自主完成第二次開發。界面嚴謹、條理清晰、控制方便快捷；
四、主要技術參數
4.1試驗介質：純凈干燥空氣；
4.2壓力范圍：0.05Mpa~3.0MPa；
4.3壓力傳感器：0~5.0Mpa。分辨率為0.001MPa；
4.4密封試驗用壓力變送器2個，低壓量程最大為5kPa，高壓量程最大為5.0MPa,精度為0.4%FS；
4.5壓力采集間隔：100ms；
4.6壓力源：采用氣液泵。
4.7保壓時間：0~99.99min可設定；
4.8差壓傳感器：（0~200）Pa；
4.9壓差測量精度：±10Pa；
4.10額定流量測量范圍：（1~1600）m3/h；
4.11緊急切斷性能：
4.11.1切斷響應時間測量精度：±0.01s；
4.11.2手動復位力測試：（0~500）N；
4.11.3力矩測量范圍：：(0~20)N.m。
4.12耐久性測試：
4.12.1動作頻率：（3～6）次/min；
4.12.2試驗次數：0～9999次，可任意設置。
4.13電源模式：提供AC220V（±10%）、DC0～30V（±5%）可調兩種電源模式；
4.14操作控制部分：
4.14.1采用計算機+PLC+模塊采集和控制；
4.14.2壓力控制和穩壓采用變頻器控制；
4.14.3試驗參數：包括壓力、時間、溫度等數據均可自動采集、顯示、儲存。
4.14.4輸出試驗報表：內容包括樣品編號、試驗時間、試驗壓力、切斷時間、介質溫度、耐久性動作頻率等參數。
