一、 適用范圍：

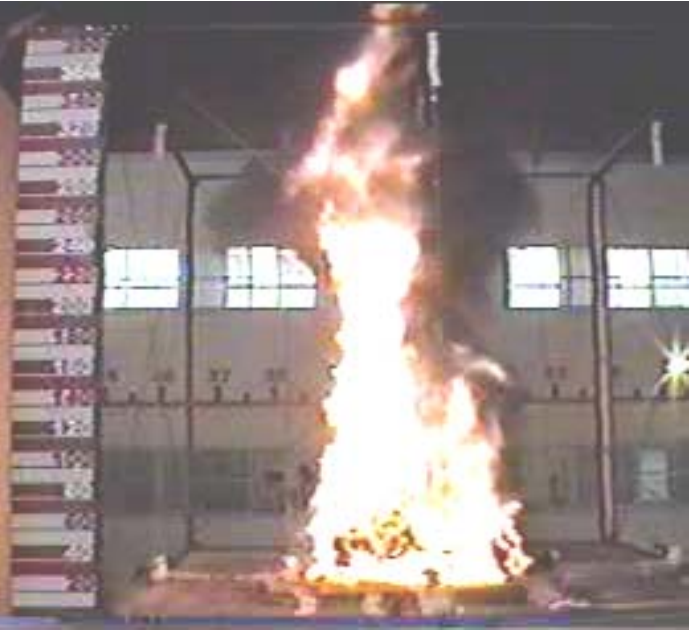

一.1.適用于電池單體在燃燒時測量出釋放熱的總量；也能能夠滿足模塊電池試驗。
一.2.是以通過燃燒產物氣流中氧氣濃度計算出的氧氣消耗量以及燃燒產物時熱釋放速率為設計原理。材料的熱釋放速率也是材料燃燒性能中最重要的參數。該設備能比較準確地測量材料燃燒過程中的熱釋放速率。此儀器測試便捷精準，對于預測火災危害及其阻燃防治處理極為重要。
一.3.此儀器為非標定制。
一、 參考標準：
一.1.依照UL9540A《Test Method for Evaluating Thermal Runaway Fire Propagation in Battery Energy Storage Systems評定電池儲能系統熱失控火災傳播的試驗方法》標準設計；
一.2.參考GB/T27904-2011《火焰引燃家具和組件的燃燒性能試驗方法》標準；
一.3.參考The NIST 3 Megawatt Quantitative Heat Release Rate Facility 標準；
一.4.參考GB/T 16172-2007《建筑材料熱釋放速率試驗方法》標準；
一.5.參考GB/T 41382-2022《火災試驗 開放式量熱計法 40MW以下火災熱釋放速率及燃燒產物的測定》標準。
一、 儀器主要特點：
一.1.控制部分采用計算機控制，信號的收集和處理采用16位高精度板卡，精度等級可達到百分之一，性能穩定，重復性好。
一.2.計算機控制界面：采用高檔設備和儀器專業開發軟件（Labview)，界面嚴謹，自動化程度高，所有的繁瑣程序和運算都已集成計算機里，反應速度非?？?，操作方便，人性化界面，傻瓜式操作。
一.3.操作軟件：Windows XP操作界面，Labview風格，完善的安全機制。計算機輸出數據為燃燒熱釋放速率、總釋熱量、煙氣釋放速率、煙霧濃度等。測試期間實時顯示熱流--時間曲線，總熱釋放率--時間曲線，煙的產生量，表面溫度--時間曲線。
一、 主要性能參數：
一.1.整機由錐形收集器、排煙管道、測量裝置、風機、氣體分析儀等組成。
一.2.外部加熱觸發
一.3.錐形收集塔（吸煙罩）：
一.4.燃燒時應能收集試驗期間燃燒所產生的全部煙氣，集煙罩預計做到6m×6m，離地面高度5m，才能有效全部收集到煙氣。根據標準GB/T 41382-2022《火災試驗 開放式量熱計法 40MW以下火災熱釋放速率及燃燒產物的測定》附錄C：集煙罩及排煙管道設計計算，5MW集煙罩為6.1m×6.1m）；收集塔：底部尺寸6000×6000mm、底邊離地面高度5mm，錐形收集器的頂部為2000×2000×2000mm立方體，為增加湍流效果，采用兩塊2000×1200mm的鋼板安裝在頂部的正方體內，形成煙氣均流器。
一.5.材質：采用3mm厚SUS304 不銹鋼板，四周為加強筋，在現場焊接制成，可持續耐高溫1000℃以上；
一.6.排煙管道：見圖3
一.6.1.安裝在煙氣均流器的出口處，內徑為1500mm，直管段7.5m。
一.6.2.直管段的兩端應安裝均流器，使管道內氣體流動均勻;
一.6.3.系統的測量段應設置在排氣管道直管段且氣體均勻混合器的地方；
一.6.4.排煙管道：采用雙層管道，內壁采用304不銹鋼耐高溫耐腐蝕材料，直徑為1500mm，壁厚≥2mm，中間為50mm的隔熱層，持續耐溫高于1000℃；
一.6.5.能確保測試中集煙罩和排煙管道不因電池燃燒產生的高溫?zé)龤А?/span>
一.7.風機：
一.8.風機的排氣量由變頻器控制連續可調；
一.8.1.風機功率：37kW,AC380V；型號為4-72-12C
一.8.2.風機與管道采用軟連接，起到減震作用，不會影響測量段測量數據的穩定；
一.8.3.風量：（43375~60712）m3/h；
