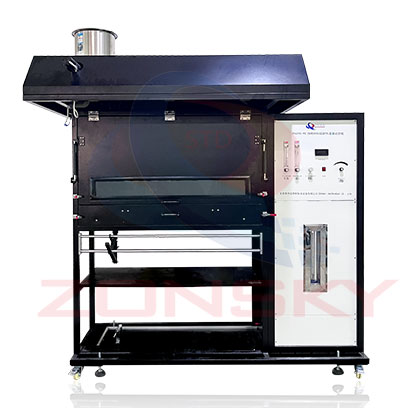

ZY6235-PC 鋪地材料輻射熱通量試驗裝置?
ZY6235-PC鋪地材料輻射熱通量試驗機，用小火焰點燃水平放置并暴露于傾斜的熱輻射場中的鋪地材料進行測試。適用于各種鋪地材料。如：紡織地毯、軟木板、木板、橡膠板和塑料地板及地板噴涂材料。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍：
用小火焰點燃水平放置并暴露于傾斜的熱輻射場中的鋪地材料進行測試。適用于各種鋪地材料。如：紡織地毯、軟木板、木板、橡膠板和塑料地板及地板噴涂材料。該裝置可以反應鋪地材料包括使用的基材的燃燒性能，背襯材料、底層材料或者鋪地材料其他方面的改變都可能影響試驗結果，其用于測試和描述在試驗室控制條件下，鋪地材料對火成對熱反應的燃燒特性。
二、符合標準：
2.1符合 GB/T11785-2005《鋪地材料燃燒的性能測定-輻射熱源法》試驗標準；
2.2符合ISO9239-1：2002《鋪地材料燃燒性能 第一部分：用輻射熱源法測定燃燒性能》試驗標準；
2.3符合ASTM E648-2014《地板臨界熱量測試》試驗標準。
三、主要特點：
3.1 控制部分采用計算機、高精度板卡、模塊控制，信號的收集和處理采用16位高精度板卡，精度等級可達到百分之一，性能穩定，重復性好。
3.2 儀器準確性好、精密度高、穩定可靠。
3.3 儀器使用壽命長，運行成本低。
3.4 儀器配備相應的輔助設備及耗材，以保證設備的正常運行。
3.5 計算機控制界面：采用高檔設備和儀器專業開發軟件（Labview)，界面嚴謹，自動化程度高，所有的繁瑣程序和運算都已集成計算機里，反應速度非常快，操作方便，人性化界面，傻瓜式操作。
3.6 操作軟件：Windows xp操作界面，Labview風格，完善的安全機制
四、主要技術參數
4.1整機組成：設備主要由試驗設備、煙密度測量裝置、輻射值校準系統、氣體控制系統以及數據采集系統組成。符合GB/T11785-2005標準規定。
4.2.1結構：由厚度（13±1）mm,標稱密度650kg/m3的硅酸鈣板和尺寸（110±10）mmx(1100±100)mm的防火玻璃構成，防火玻璃為石英高溫玻璃，安裝在箱體前面，以便在試驗過程中通過觀察窗可以觀察到整個試件進度以及燃燒情況；試驗箱的外面安裝金屬保護層，在觀察窗口下方，安裝一個可緊密關閉的門，由此能讓試件平臺移入或移出；面板采用厚度1.2mm優質不銹鋼材質制作。
4.2.2試驗箱下面由可滑動平臺組成，能嚴格地保證試件夾具處于固定的水平位置，在試驗箱和試件夾具之間總的空氣流通面積（0.23±0.03）m2，且平均分配于試件長邊的兩邊。
4.3 輻射熱源：為一塊安裝在金屬框架中的細孔陶瓷熱輻板，輻射板外框材質為不銹鋼（2.5±0.2）mm，輻射板材質為多孔耐火材料。輻射面積尺寸為（300±10）mmx(450±10)mm,輻射板能承受900℃的高溫，并且空氣燃氣混合系統通過一個適當的裝置來保證試驗的穩定性和重復性，輻射加熱板安裝于試件夾具上方，其長邊和水平方向的夾角為（30±1）℃。
試件夾具
4.4 試件夾具（試樣架）：由耐火且厚度為（2.0±0.1）mm的L形不銹鋼材料做成，試件的暴露面尺寸為（200±3）mmx（1015±10）mm,試件夾具兩端用兩螺釘將其固定在滑動鋼制平臺上，試件固定在試件夾具上，夾具總厚度為（22±2）mm，試樣架表面有便于觀察的尺度標記線。
4.5點火器（燃燒噴燈）：
4.5.1材質為不銹鋼，內徑為6mm，外徑為10mm，點火器上有兩排孔，中心線平均分布19個直徑0.7mm成放射狀的孔，中心線下60℃的線上平均分布16個直徑0.7mm的放射狀的孔。
4.5.2試驗中丙烷氣流速控制在（0.026±0.002）L/S。點火器的放置位置保證從下排孔高出的火焰能在試件零點前（10±2）mm的地方與試件接觸。當點火器在點火位置時，應在試件夾具邊緣上方3mm的地方，當試件不需要點火時，點火器從試件零點位置移開60mm處，使用氣動的元件自動控制。
