ZY6251 建筑外墻外保溫系統的防火性能試驗機
ZY6251建筑外墻外保溫系統的防火性能試驗機，適用于安裝在建筑外墻上的非承重外保溫系統的防火性能試驗。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍
適用于安裝在建筑外墻上的非承重外保溫系統的防火性能試驗。
二、符合標準
GB/T29416-2012《建筑外墻外保溫系統的防火性能試驗方法》
三、試驗裝置

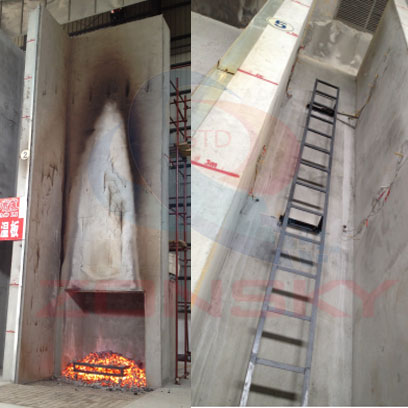

1、墻體：由主墻和副墻組成，使用于密度不低于600kg/m3的蒸壓加氣混凝土砌塊垂直砌筑。高度為9000mm，厚度為300mm，主墻寬度為2600mm，副墻寬度為1500mm，主墻與副墻形成90°夾角（試驗墻體符合GB/T25181強度等級為M10的干混普通抹灰砂漿抹面處理，厚度為10±1mm。）
2、燃燒室：燃燒室設置于主墻的底面，外邊緣與主墻面平齊，開口尺寸為高2000mm，寬為2000mm。內部尺寸：高為2300mm，寬為2000mm，深為1050mm。燃燒室開口距副墻邊緣的距離為250mm，其開口上部用耐火材料保護。
3、熱源：采用密度為0.5-0.6g/m3,尺寸為50*50mm，長度分別為1500mm、1000mm，含水率應為（10-16）%之間的軟木系，搭建一個木垛，平面尺寸為1500*1000mm，高度為1000mm，其木垛結構為：第一層由10根1500mm長木條組成，第二層由15根1000mm短木條組成，垂直搭在第一層木條上，形成1500*1500的平面，其總高度為1000mm，總共為20個木條層。
4、點火源：將尺寸為(25mm*12mm*1000mm)低密度纖維板條，共16條，浸泡在5L200#溶劑汽油中均勻浸泡5min，點火前5min內，將其中的14根纖維板條插入木垛第二層木條間的空隙中（即平臺上方50mm外）纖維板條一段向外伸出木垛約30mm，然后將另2條纖維板條水平放置在前述14根纖維板條伸出木垛外的末端上。試驗時點燃這2根纖維板條的整個長度。
