ZY6542 濕式報警閥水力摩阻試驗機
ZY6542濕式報警閥水力摩阻試驗機適用于濕式報警閥水力摩阻試驗；符合GB5135.1-2003《自動噴水滅火系統，濕式報警閥延遲器水利警鈴》第4.9節“水力摩阻”試驗。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
ZY6542濕式報警閥水力摩阻試驗機

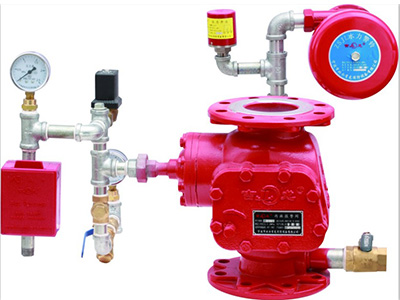

圖1濕式報警閥試樣

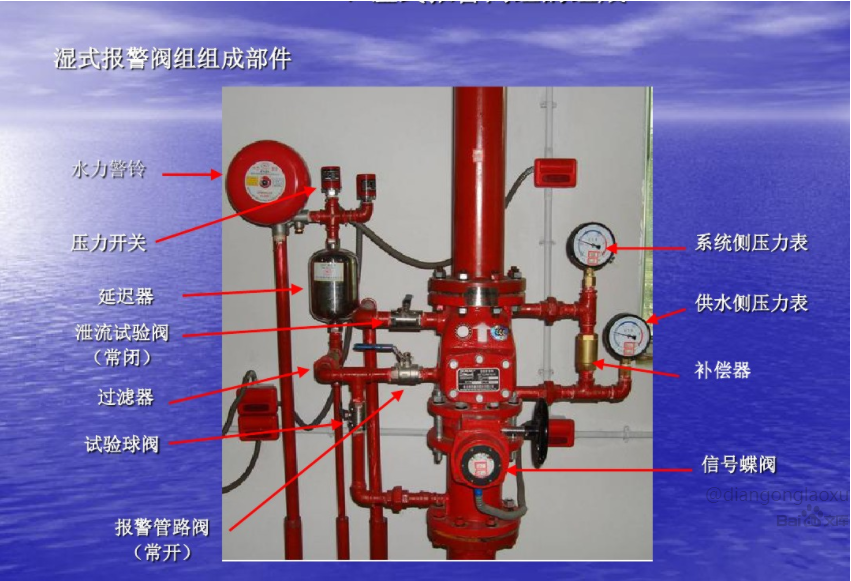

圖2、濕式報警閥結構
一、概述：
1.1適用范圍：適用于濕式報警閥水力摩阻試驗；
1.2試驗方法：將濕式報警閥安裝在圖3試驗裝置中，閥上下側取壓孔之間的距離h3-2與直管取壓孔之間的距離h2-1相等，管徑相同。調節供水裝置，使通過濕式報警閥的通流流速保持在4.5m/s，由壓差測量裝置，同時分別測出后-2間的壓差ΔP32和h2-1間的壓差ΔP21，由公式計算出濕式報警閥的水力摩阻值ΔP=ΔP32-P21

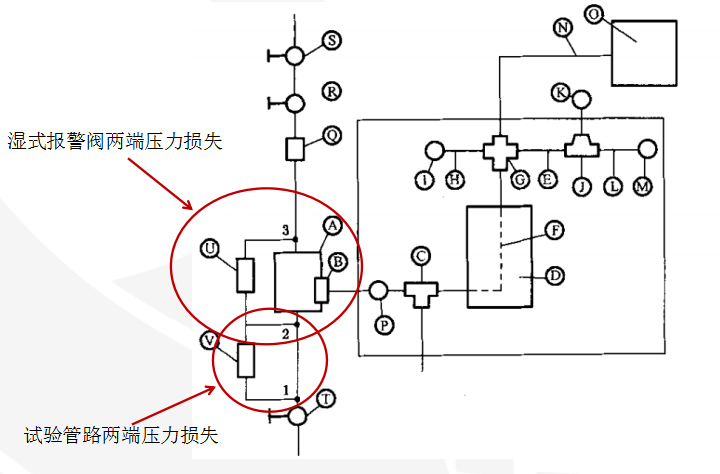

圖3、水力摩阻試驗原理圖
1.3公稱直徑：50mm、65mm、80mm、100mm、125mm、150mm、200mm、250mm、300mm；
二、符合標準：
符合GB5135.1-2003《自動噴水滅火系統，濕式報警閥延遲器水利警鈴》第4.9節“水力摩阻”試驗。
三、主要技術參數：
3.1供水系統：
3.1.1壓力：0~2MPa；
3.1.2流量：2m3/h；
3.1.3功率：3kw；
3.1.4型號：25CDL2-260-3kW；
3.1.5帶變頻器調節，變頻器功率為3kw；
3.1.6安裝方式：立式。
3.2流量：
3.2.1采用管道式電磁流量計；
3.2.2量程：（0~3）m3/h可調；
3.2.3帶（4~20）mA電流信號輸出；
3.2.4精度：±2%。
3.3壓差測量：
3.3.1采用差壓傳感器；
3.3.2帶（4~20）mA電流信號輸出；
3.3.3精度：±2%。
3.4控制部分：
3.4.1計算機+PLC+模塊采集和控制；
3.4.2采集頻率：3次/s；
3.4.3由計算機自動繪制水力摩阻曲線圖。
