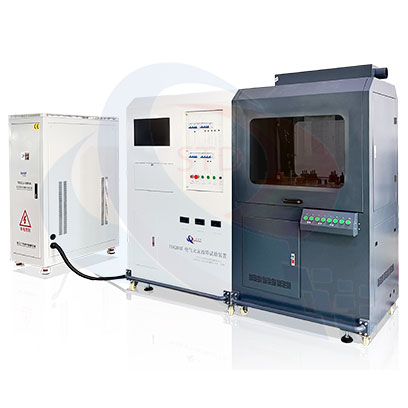

ZY6204E 電氣火災故障模擬及痕跡制備設備

適用范圍： 1.1適用于導線直徑0.5-4.0mm2線路故障模擬及痕跡制備試驗； 1.2痕跡制備部分： 1.2.1短路產生熔珠 1.2.2過載產生熔珠 1.2.4局部過熱引燃試驗 1.2.5火花放電引燃試驗 1.2.6設備烤燃試驗 1.3以上實驗都能制備痕跡熔珠，以做進一步金相分析對比(不含金相分析儀器）。

應用范圍：

消防燃燒科學電器火災

在線咨詢

在線QQ

微信咨詢

適用范圍
符合標準
主要特點
主要參數
技術服務

一、適用范圍：

1.1適用于導線直徑0.5-4.0mm2線路故障模擬及痕跡制備試驗；

1.2痕跡制備部分：

1.2.1短路產生熔珠

1.2.2過載產生熔珠

1.2.4局部過熱引燃試驗

1.2.5火花放電引燃試驗

1.2.6設備烤燃試驗

1.3以上實驗都能制備痕跡熔珠，以做進一步金相分析對比(不含金相分析儀器）。

二、主要特點：

2.1可實現短路、過電流、局部過熱引燃、火花放電引燃試驗、設備烤燃試驗等故障的真實模擬；

2.2還原電氣火災場景的電壓/電流精準調節與控制；

2.3可真實再現直流、交流配電系統中故障引發火災過程；

2.4數字化人機交互，操作簡單、方便，使用安全、可靠；

2.3電流加載系統具有跳閘后電壓自動回零、試驗溫度及試驗時間可設定、記錄儀可顯示溫度及電流、有過電流保護、零電壓啟動等功能；同時進行電路進行三級保護。

2.4采用高精度采集卡，收集試驗時的溫度、電流、電壓等多方面的數據，經微機分析、處理和控制，產生實時再現的電氣火災時的真實信息，并經微機分析判定直接得出結果；

圖、曲線圖與視頻錄像同一桌面，操作簡單，直觀

2.5整機全部采用優質器件，確保系統高品質，高速度運行，具有先進性。

2.6采用高精度采集卡+模塊+PLC+計算機，實行全自動調流模式，穩定性、重復性、再現性優。

2.7采用WINDOWS XP操作界面、全球精密設備專用開發軟件LabView，界面風格清新、美觀、簡捷。測試期間實時顯示測量結果并動態地繪出溫度、電流、電壓與時間曲線，數據可以永久保存、調閱和打印輸出,可直接打印報表。具有高智能、引導式菜單操作，簡便直觀的特點，使試驗結果準確。

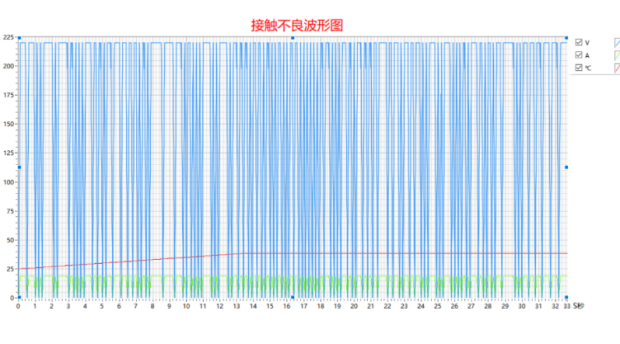

圖3、接觸不良波形圖

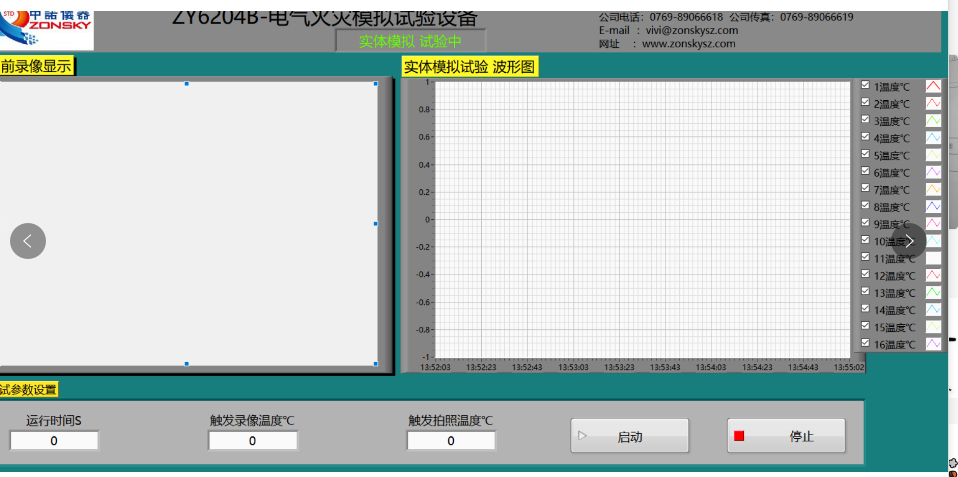

圖4、實體模擬試驗波形圖

2.8可清晰反應產生故障火災時電流、電壓、時間實時曲線和數據；見圖3、圖4

2.9紅外攝像系統：實現電氣火災發生過程整個細節的觀察以及后續回放研究電氣火災發生形成。

三、參考標準：參考GB/T 27902-2011《電氣火災模擬試驗技術規程》設計；

四、主要技術參數：

4.1儀器組成：由電流加載系統、電壓加載系統、測量系統、紅外攝像系統、控制系統等組成；

4.2試驗最大功率：≥100KVA；單相容量為33KVA，三相電壓最大值可調660V；根據不同試驗線徑選擇不同的功率；

4.3試驗導體規格：≥4.0mm²

4.4電流加載系統;

4.4.1組成：大電流控制臺、電流調壓器、電流發生器等，

4.4.2最大輸出電流：

（1）交流輸出：500A，通過計算機自動連續可調，精度＜1A；

（2）直流輸出：300A，通過計算機自動連續可調，精度＜1A；

（3）保證實驗可通過大電流抗沖擊，又能保證設備抗沖擊的安全，可以快捷輸入指定實驗電流；

（4）電氣故障實驗為破壞性實驗，內部所有部件便于拆卸更換；

（5）電氣系統設置時，電流加載系統具有試驗后電壓自動回零、試驗時間可在自動生成的實驗數據中顯示、升流裝置具有溫度控制保護功能（溫度過高自動關機，溫度降至溫控范圍內方可啟動）、零電壓啟動等功能；

4.5電壓加載系統：

4.5.1交流電壓：380V±15%，50Hz，三相五線制；

4.5.2交流電壓：220V±15%，50Hz，單相

4.5.3試驗負載功率：xxxKW（220V）根據不同試驗線徑選擇不同的功率；

4.5.4實驗端電壓輸出：交流（0-660V）+直流(48V-58V)

4.5.5實現電動遠程可調節輸出電壓，抗沖擊。功率100KVA，輸出電壓0-660V，實現電壓的數據采集

4.6測量系統：

4.6.1測溫系統：

4.6.1.1接觸式溫度測量：

（1）采用k型熱電偶多點溫度測量；

（2）溫度測量范圍：（0~1000）℃

（3）測量精度：0.5%；

4.6.1.2非接觸測量：采用熱成像儀測量。

4.6.2電流測量：

（1）采用高精度電流采集模塊測量，采集頻率3次/s；

（2）可采集瞬間電流；

（3）采集數據直接與計算機通訊，形成電流、電壓、時間數據和曲線；

4.6.3電壓測量：

*(1)采用高精度電壓采集模塊測量，采集頻率3次/s；

*(2)可采集瞬間電壓；

*（3）采集數據直接與計算機通訊，形成電流、電壓、時間數據和曲線；

*（4）數據輸出：可以導出記錄數據，記錄時長t＞10min，導出用于Execel分析的數字?jǐn)?shù)據，數據既可以在設備上的工控計算機顯示，并可以發送至網絡計算機上打印生成紙質文字，方便易用；

4.7控制系統：

4.7.1采用高精度采集卡+模塊+PLC+計算機，實行全自動調流模式，穩定性、重復性、再現性優。

4.7.2采用WINDOWS XP操作界面、全球精密設備專用開發軟件LabView，界面風格清新、美觀、簡捷。測試期間實時顯示測量結果并動態地繪出溫度、電流、電壓與時間曲線，數據可以永久保存、調閱和打印輸出,可直接打印報表。具有高智能、引導式菜單操作，簡便直觀的特點，使試驗結果準確。

4.8紅外攝像系統：像素不低于1920Px~1080px,采用I/O輸出，與計算機形成通訊，達到實時攝像并可保存?zhèn)洳?/span>；

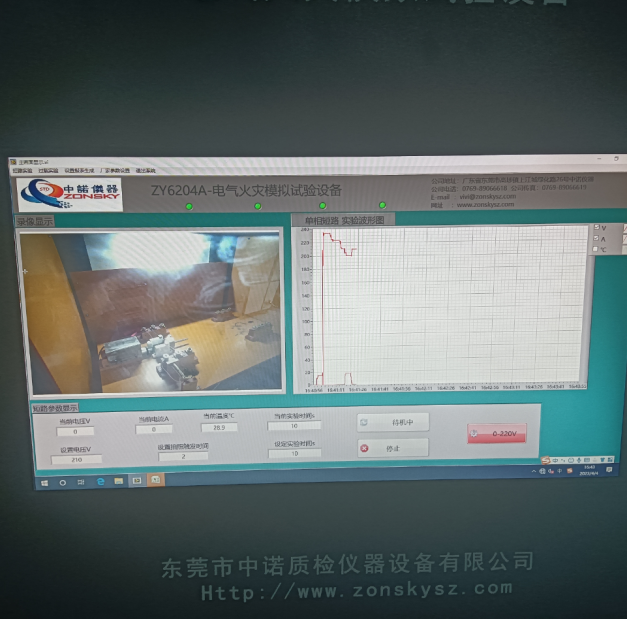

7、控制界面
